Інструкція з укладання металочерепиці

Прийом товару

При прийнятті товару на об'єкті необхідно упевниться в наявності всіх товарів, згідно з рахунком (накладною), а також, переконайтеся у відсутності браку і пошкоджень до від'їзду представника продавця. У разі невідповідності товарів або наявності браку чи пошкодження відразу сповістіть про це продавця для узгодження подальших дій по поверненню, обміну або довозки необхідної продукції.

Постачальник може відмовити в прийомі претензій по кількості або якості товару після прийому товару на об'єкті покупцем.

Розвантаження металочерепиці

Листи металочерепиці слід складати на піддон, який зверху має захисне покриття, відповідного за розмірами найдовшому листу на піддоні.

Під час розвантаження упаковки металочерепиці краном і відсутності підвищеної вологості металочерепиця може зберігатися в заводській упаковці до одного місяця. Для більш тривалого зберігання матеріал слід розпакувати і між листами покласти рейки для вільної циркуляції повітря над поверхнею кожного аркуша. Бажано, щоб листи розташовувалися під нахилом для відведення вологи. Таке складування дозволить швидко випаровуватися конденсату з поверхні листа, запобігаючи корозії металу.

Щоб уникнути перелому листів і появі заломів, підйом упаковки слід виконувати за допомогою спеціальної кран-балки та широких і м'яких строп.

Для ручного розвантаження бажано задіяти не менше чотирьох чоловік. В такому випадку дві людини з кузова подають по 2-3 листа двом нижнім носіям. Переносити листи потрібно у вертикальному положенні, щоб не допускати їх прогин і уникнути деформації. Слід повністю виключити тертя листів один об інший щоб не утворилися потертості і подряпини на поверхні листів. Тому не можна стягувати листи з кузова, і при перенесенні відразу декількох листів потрібно стежити за тим, щоб вони були щільно притиснуті один до одного.

Підрізка металочерепиці

Листи покрівельні не завжди відповідають необхідній довжині, і в деяких випадках їх необхідно вкоротити. На вальмових дахах всі діагональні різи листів виконуються в процесі монтажу, безпосередньо на об'єкті покрівельниками.

Різання металочерепиці виконується ручними або електроножицями по металу. Допускається використання ручної електропили зі спеціальним диском для різання тонколистового металу.

Використовуйте ручні ножиці по металу (Мал. 1), або висічні електроножиці (Мал. 2).

Мал. 1

Мал. 2

В разі оформленні замовником рекламації, при виявленні виробником використання інструментів з термічним впливом ( «болгарки» і т. п.), в гарантійному відшкодування збитків, пов'язаних з якістю покриття металочерепиці, буде відмовлено.

Перед різкою лист слід накрити (фанера, ДВП, пластик, будь-який жорсткий лист, який не подряпає покриття) щоб гостра стружка не зашкодила захисний шар. Стружку, яка потрапила на лист, необхідно змести м'якою щіткою. Стружка, залишена на поверхні, почне іржавіти і псувати зовнішній вигляд даху.

Всі подряпини, які можуть утворитися в процесі монтажу, необхідно акуратно зафарбувати спеціальною ремонтною фарбою.

Техніка безпеки

Без дотримання певних запобіжних заходів можна легко і дуже сильно поранитися об гострі краї і кути листа. У зв'язку з цим, необхідно використовувати захисні рукавиці і спецодяг, який повністю закриває кінцівки і тіло.

Не перебувайте під листом під час його підйому. Переконайтеся в надійності підйомних механізмів і кріпленні листів. Не працюйте з листами під час сильного вітру. Для пересування по даху використовуйте пояс зі страхувальним тросом і закрите шкіряне взуття на м'якій підошві.

Вимоги до основи даху

Листи покрівельні монтуються строго під прямим кутом до карнизу. Якщо карниз (нижній край ската) не горизонтальний, листи монтуються вертикально, при цьому нижню кромку слід обрізати по лінії карниза. Це псує естетичний вигляд даху, тому, при можливості намагайтеся уникати такі дизайнерські рішення.

Перед початком робіт слід перевірити площинність покрівельних скатів, їх розміри, а також прямолінійність гребя і карнизів. При виявленні нерівностей в площинах рекомендуємо звернутися за консультацією до фахівців.

Подача листів на дах

При підйомі на дах пачки металочерепиці краном дотримуйтеся тих же рекомендацій що і для розвантаження.

При ручному підйомі для запобігання деформації листа (що призведе до порушення його геометрії і проблем зі стикуванням листів) стежте за тим, щоб лист був у вертикальному положенні (довший край листа повинен бути зверху). На дах листи по одному можна піднімати за допомогою мотузки. Обов'язково підв'язуйте металочерепицю в двох місцях. Підняття листів за один край може привести до розтягування металу і порушення нормальної стиковки.

На невисокий дах можна подавати листи по двох напрямних рейках, установленим під ухилом від землі до даху. В такому випадку лист штовхають знизу, тримаючись при цьому за обидва крахї.

Уникайте знаходження під листом під час його підйому.

Мал. 3

Замовлення покрівельних матеріалів

Металочерепиця виготовляється під замовлення. Для замовлення металочерепиці необхідно надати перелік листів необхідної довжини. Продавець буде мати загальну площу листів і зможе виставити рахунок на необхідну квадратуру металочерепиці.

Покрівельні планки продаються поштучно (кратно 2 метри).

Довжина листів замовляється відповідно до довжині ската. Максимальна довжина листа може варіюватися в залежності від профілю і товщини металу, але доходить до 12 м. Проте, ми не рекомендуємо використовувати листи довше 4,5 м. По-перше, довгий лист легко деформується при переміщенні від власної ваги, після чого виникають труднощі з укладанням листів і стикуванням замків; по-друге, доставка довгих листів обійдеться набагато дорожче; по-третє, через велику парусність з великими листами небезпечно працювати в вітряну погоду; по-четверте, лінійне розширення металу довгих листів з часом послаблює місця кріплень, знижуючи термін служби покрівельного покриття.

Розрахунок кількості листів для поверхні ската виробляється по корисній (робочій) ширині листа, вона зазвичай вказана в характеристиках товару.

Для довгих скатів поділ листів на кілька рядів виконується згідно з таблицею нездійсненних розмірів для конкретного профілю металочерепиці (дивіться характеристики). Всі листи в ряду, крім верхнього, повинні бути стандартної довжини, їх перелік вказано в таблиці. Верхній лист дорівнює сумі залишкової довжини ската і поперечного напуску профілю. Якщо необхідна довжина верхнього листа потрапляє в нездійсненний розмір, то береться перший допустимий розмір більшого значення. В такому випадку зайва довжина обрізається на даху, при монтажі.

Термін виготовлення замовлених листів і комплектуючих планок потрібно уточнювати у менеджера. Але зазвичай він коливається від 3-х до 5-ти робочих днів. За цей час готують основу для укладання листів.

Для монтажу металочерепиці, крім ріжучого інструменту, як мінімум, буде потрібно ще рулетка, шуруповерт. Також, може знадобитися меблевий степлер для тимчасового кріплення гідроізоляції.

Гідроізоляція

Для відведення конденсату з внутрішньої поверхні металочерепиці та захисту покрівельної конструкції необхідно обов'язково монтувати гідроізоляційну мембрану. Для холодних горищ рекомендуємо застосовувати антиконденсатну плівку, для утепленої мансарди - супердифузійну мембрану щільністю не менше 115 г / м².

Укладання плівки виконують горизонтальними смугами, від карниза до конька з напуском 15 см. Поздовжній стик виконують по кроквах з напуском не менше 10 см. На коньку необхідно створити вентиляційний зазор розміром близько 10 см (або по 5 см на сторону якщо є коньковий прогін). Зверху зазор закривається цільною смугою гідроізоляції, випущеної в кожну сторону приблизно на 250 мм. Смуга монтується на контррейку і притискається крайніми верхніми дошками обрешітки.

Мал. 4

Для скатів з невеликим кутом нахилу, а також для утеплених мансард, напуски мембрани слід проклеювати спеціальним покрівельним скотчем. Це запобіжить затікання води і вивітрювання тепла з теплоізоляції.

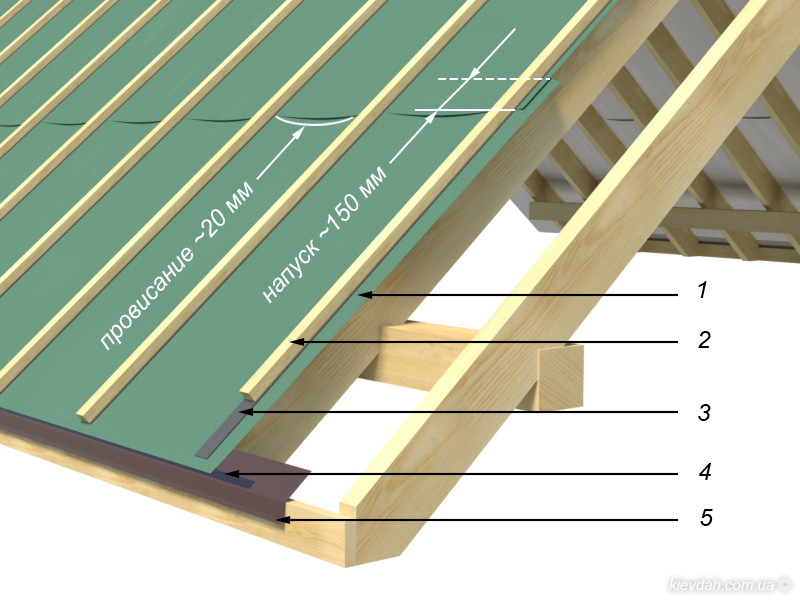

Нижній край мембрани при бажанні може виводитися на капельник (Мал. 5 - 5), звідки вода буде стікати (в залежності від проекту карнизного звису) в жолоб водостічної системи, або скопувати на вимощення.

Попереднє кріплення мембрани виконують скобами до крокв за допомогою степлера. Остаточне кріплення мембрани здійснюється за допомогою контррейки перетином мінімум 30х50 мм по всій довжині крокв. Чим нижче кут і довше скат, тим більший зазор необхідно організувати між мембраною і обрешіткою.

Для продовження терміну служби дерев'яної конструкції, між контррейкою і мембраною укладають спеціальну гідроізоляційну стрічку зі спіненого поліетилену (Мал. 5 - 3).  Вона не дає намокнути дереву від мембрани, і герметизує місце пробою цвяха, не даючи волозі проникнути всередину кроквяної дошки. Між кроквами плівка повинна провисати на 1 - 2 см, щоб вода відводилася від рейок до середини прольоту крокв.

Мал. 5

Обрешітка

В якості основи під металочерепицю застосовують обрешітку з дошки перетином 30х100 мм (Мал. 6 - 1 ). Крок обрешітки залежить від кроку сходинок металочерепиці, і найчастіше він дорівнює 350 мм (Мал. 6 - Х). Для організації звисання листа над жолобом водостоку крок обрешітки між першою і другою дошкою роблять менше на величину бажаного звису (5 - 10 см) (Мал. 6 - Y). Через те, що край листа буде висіти в повітрі, перша дошка обрешітки повинна бути товще, щоб край листа міг в неї впертися. Товщина рейки залежить від висоти сходинки металочерепиці. Можна використовувати дві рейки (Мал. 6 - 1, 2) з необхідною сумарною товщиною. Верхню рейку треба зробити вужче, щоб вона не впиралася в лист.

Мал. 6

На схилах зі ступінчастим карнизом слід розрахувати довжину виступу ската таким чином, щоб він був кратний кроку обрешітки, і вам не довелося відрізати нижню кромку листа.

Намагайтеся не застосовувати рейки з сучками, і поздовжні з'єднання виконуйте тільки по кроквяних балках. Так ви забезпечите максимальну міцність основи.

Майте на увазі, сирий ліс в процесі сушіння деформується, намагайтеся його не використовувати.

Встановлення торцевих дощок

На покрівлях з фронтонами, по торцях скатів необхідно встановити торцеву дошку, до якої буде кріпитися торцева (вітрова) металева декоративна планка.

Мал. 7

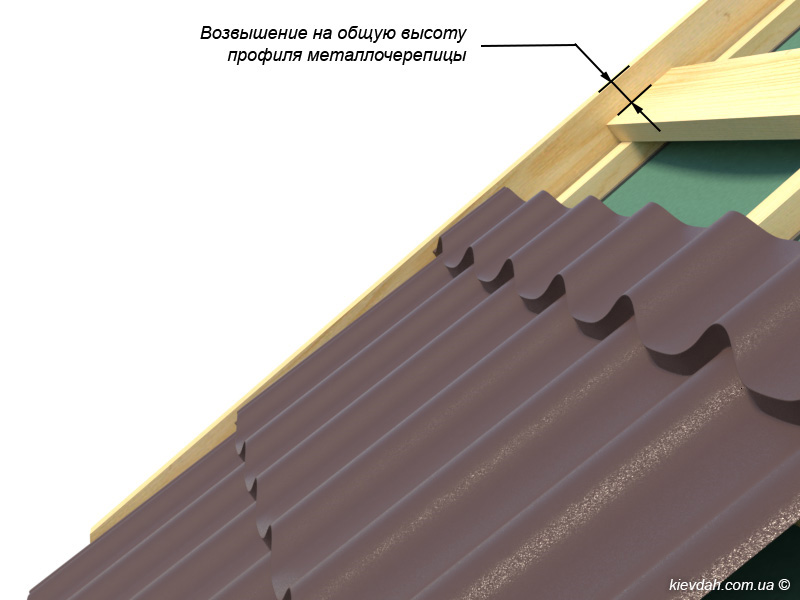

Верхній край дошки повинен бути вище обрешітки на загальну висоту профілю металочерепиці (див. характеристики профілю).

Монтаж карнизних планок

Перед початком монтажу листів монтують карнизні планки. Планку кріплять до нижньої обрешітки покрівельними саморізами через 50 см. Напуск планок повинен становити 5 - 10 см.

Мал. 8

Порядок монтажу листів металочерепиці

Для профілів з капілярною канавкою в замку з лівого боку листа, укладання виконують зліва направо, підсовуючи наступний лист під попередній. При такому монтажі ще не прикручений лист не буде з'їжджати вниз по схилу, чіпляючись за поперечний штамп прикрученого листа.

Для симетричних профілів немає принципової різниці, в який бік виконувати укладку (залежить від того, з якого боку вам робили розкладку листів при розрахунку листів). Головне - підсовувати наступний лист під попередній. В іншому випадку постійний зсув кожного листа на 1 - 2 мм вниз, в кінці ската призведе до великого зміщення крайнього листа, доведеться все розбирати і монтувати заново.

Кріплення листів

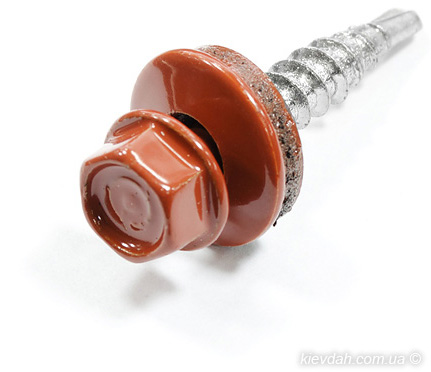

Для кріплення листів до обрешітки використовують забарвлені покрівельні саморізи з шестигранною головкою, алюмінієвої шайбою і гумовою прокладкою ( Мал. 9). Якщо обрешітка дерев'яна, використовують саморізи по дереву розміром 4,8х35 мм, для металевої обрешітки застосовують саморізи по металу 4,8х19 мм. Для якісного і щільного стикування листів по боковому краю, компанія Ruukki пропонує стягувати листи між собою спеціальними саморізами з особливою різьбою, розміром 4,8х20 мм.

Мал. 9

Кількість саморізів розраховується виходячи з підйомної сили вітру, тому економія на їх кількості може в підсумку обійтися дуже дорого.

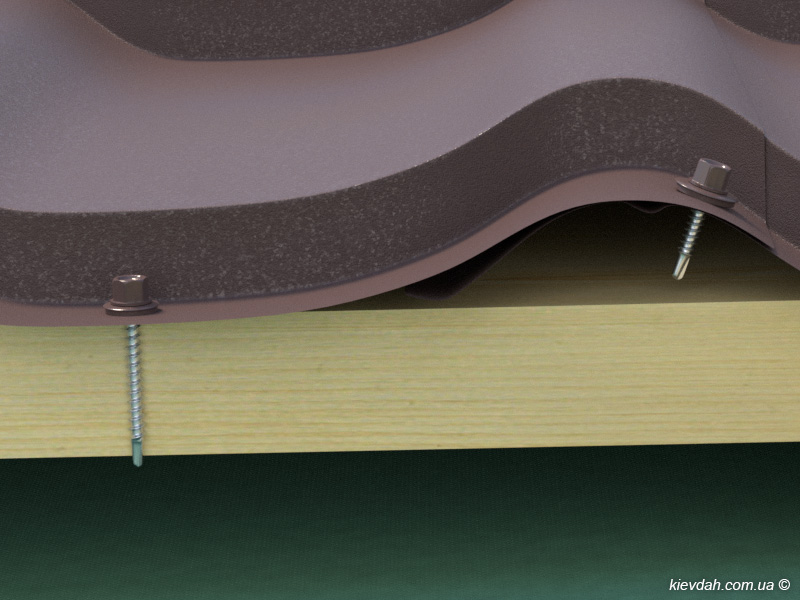

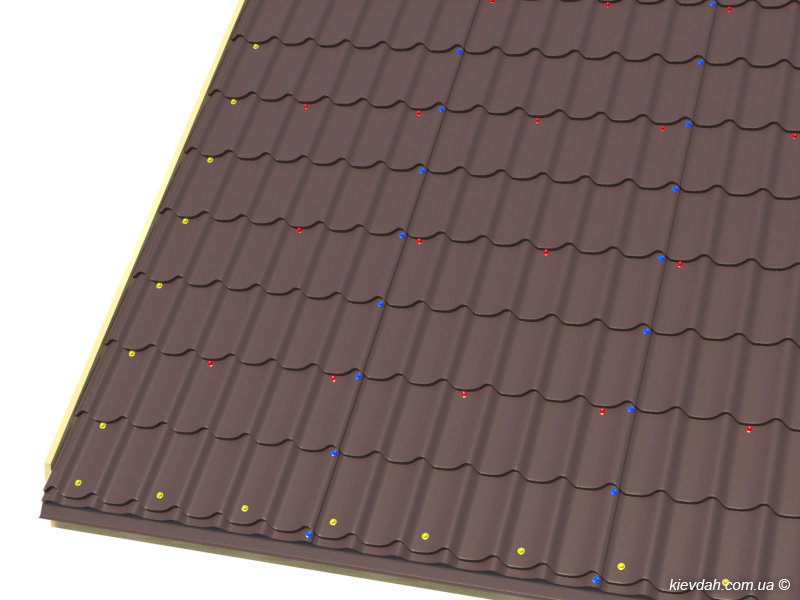

Листи кріпляться в нижню частину хвилі, під поперечним штампом, тобто, в найнижчу точку листа, в те місце, де він стикається з обрешіткою. Саморізи вкручуються в кожну другу хвилю збоку і в шаховому порядку через хвилю вгору.

З торця ската лист кріпиться в кожну наступну верхню хвилю. При стягуванні листів між собою саморізи також вкручуються в кожну верхню хвилю, тільки не в нижню, а в верхню частину хвилі, приблизно над капілярною канавкою, в сантиметрі від верхньої точки ребра в бік краю верхнього листа.

Мал. 10

Пій такому способі кріплення використовується приблизно 6 саморізів 4,8х35 мм і 3 саморіза 4,8х20 мм на 1 м.кв. покрівлі. Для розрахунку 35-их саморізів не забудьте врахувати витрата на покрівельні планки. Зазвичай, 8 шт/м.кв. досить для всього даху.

Мал. 11

Монтаж листів металочерепиці

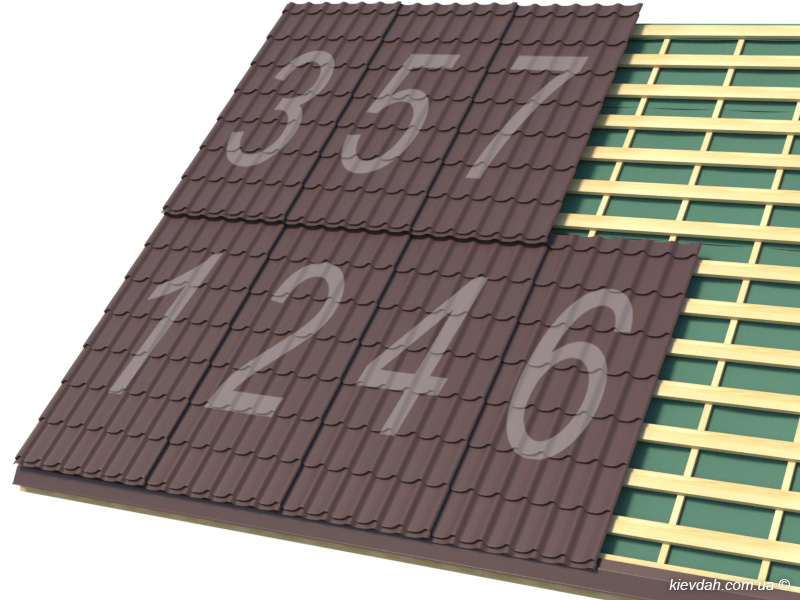

Перший лист кладеться на обрешітку із зсувом вниз так, щоб його нижній край виходив за край першої дошки обрешітки на 4-5 см. Для можливості вирівняти листи щодо карниза, перший лист кріплять на 2 саморіза, один в нижньому крайньому кутку, і тимчасово другим саморізом в самому верху. Далі під перший лист підсувається другий, після чого листи з'єднують між собою по боковому напуску саморізами 4,8х20 мм., закручуючи їх від низу до верху. Таким чином з'єднують 3 - 4 листи.

Мал. 12

Після цього відкручують верхній саморіз, і обертаючи весь блок на нижньому самонарізі, вирівнюють листи щодо карниза. Переконайтеся, що карнизний виступ блоку зліва і справа має однакову довжину.

Мал. 13

Після цього надійно закріпіть листи згідно з описаною вище інструкцією і продовжуйте монтаж інших листів.

Перед скручуванням листів переконайтеся, що замки листів зістикувалися вірно, краї листів щільно прилягають один до одного і не мають зазорів.

Якщо крайній лист виходить за край даху, зайва частина листа обрізається в процесі монтажу.

Після монтажу листів необхідно змахнути металеву стружку з поверхні металочерепиці м'якою щіткою.

Якщо в процесі монтажу на захисному покритті утворилися подряпини, їх потрібно акуратно зафарбувати спеціальної ремонтної фарбою.

Нарощування листів

На довгих скатах листи укладають в два і більше рядів. При нарощуванні листів по черзі монтуйте листи згідно з порядком, зазначеним на малюнку 13. Починайте укладання двох нижніх листів, після чого кладете крайній верхній лист. Далі по черзі кладете нижній і верхній листи. Нарощені листи з'єднуються в замок з нижнім листом, утворюючи необхідний напуск. У зв'язку з цим нижній лист завжди повинен бути стандартної довжини згідно з таблицею нездійсненних розмірів.

Нижній край верхнього листа повинен бути закріплений в нижню точку кожної хвилі, під поперечним штампом. (Мал. 14)

Для черепиці з коротким або відсутнім переднім звисом листи в місці напуску з'єднуються в нижню частину хвилі над поперечним штампом саморізами 4,8х20 мм (не вкручуючи їх в обрешітку), або такими ж саморізами в поглиблений торець сходинки (вертикальної частини), якщо її висота дозволяє це зробити.

Мал. 14

Мал. 15

Влаштування єндови

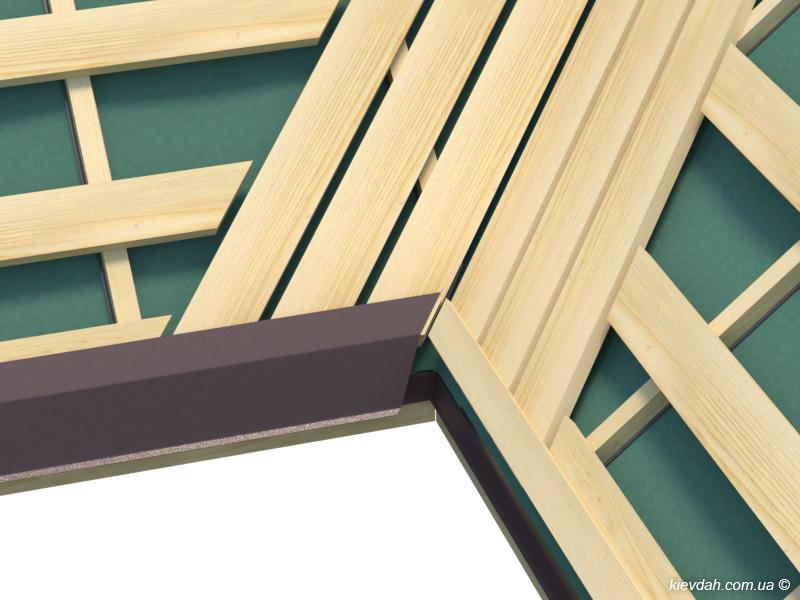

Дошки основи єндови укладаються на одному рівні з обрешіткою. Між дошками основи слід залишати зазори для вентиляції близько 2 см. Ширина основи повинна відповідати розміру планки внутрішньої ендови. Кожна сторона єндової планки повинна заходити під лист металочерепиці не менше ніж на 250 мм з урахуванням зазору між листами по центру разжелобка.

Мал. 16

Карнизні планки монтують під ендову планку на дошки основи. На кутовому стику їх зарізають під кутом, щоб вони рівно зістикувалися одна з одною без зазорів і напуску.

Після цього монтують планки внутрішньої ендови від низу до верху, з напусками не менше 200 мм. закріалюючи планку по обидва краї покрівельними саморізами по дереву або клямерами кожні 50 см.

Нижній край єндової планки слід обрізати по лінії карниза.

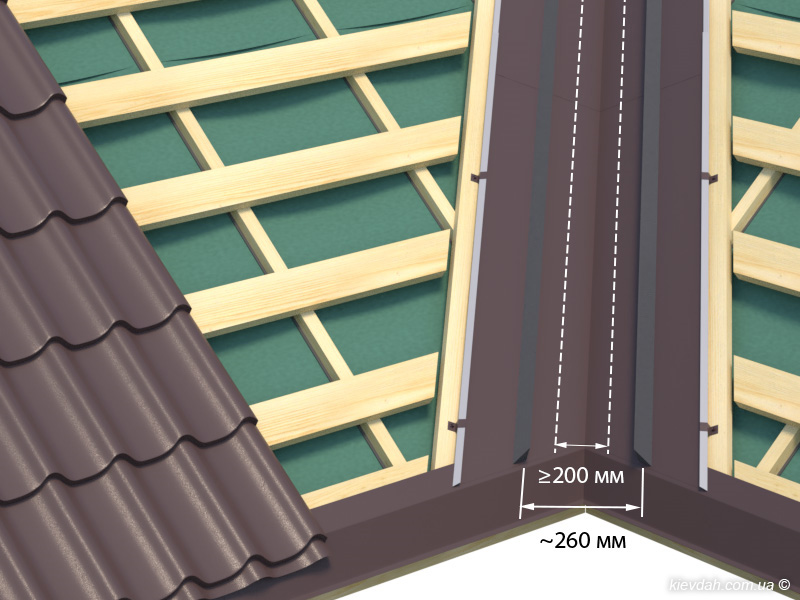

Намалюйте на єндовій планці дві напрямні лінії на однаковій відстані від цента, щоб між ними була відстань не менше 200 мм. Зверніть увагу, відстань від центру ендови може змінюватися в залежності від кута разжелобка, головне витримати відстань між лініями. Ці лінії послужать орієнтиром для підрізування листів металочерепиці.

Для зменшення водяного потоку і запобігання попаданню снігу під металочерепицю рекомендується використовувати спеціальні універсальні ущільнювачі. Їх монтують уздовж всієї ендови з обох сторін на відстані 260 мм один від одного. Для їх монтажу зніміть захисну плівку і розташуйте їх на відстані приблизно 30 мм від направляючої лінії в напрямку до краю планки.

Мал. 17

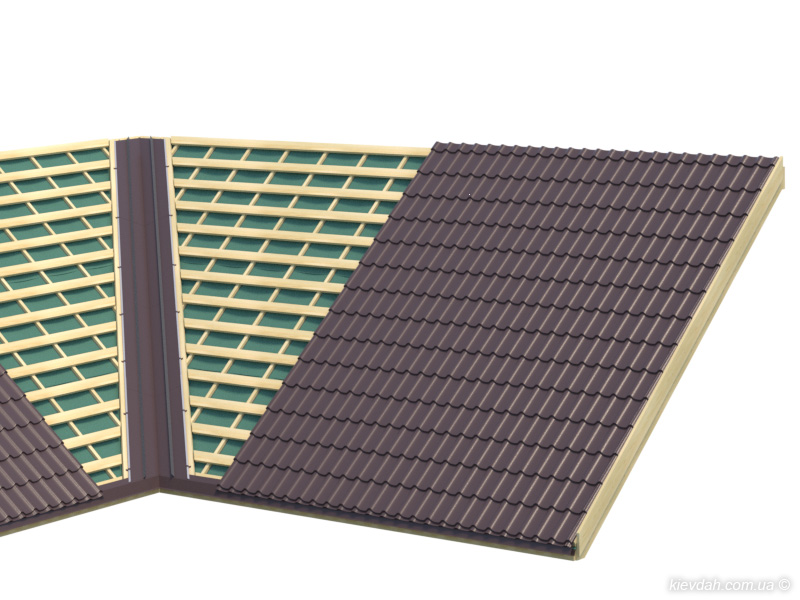

Змонтуйте всі листи повного розміру. На даному етапі не встановлюйте ті листи, які необхідно буде підрізати.

Мал. 18

Спосіб підрізки листів в єндові

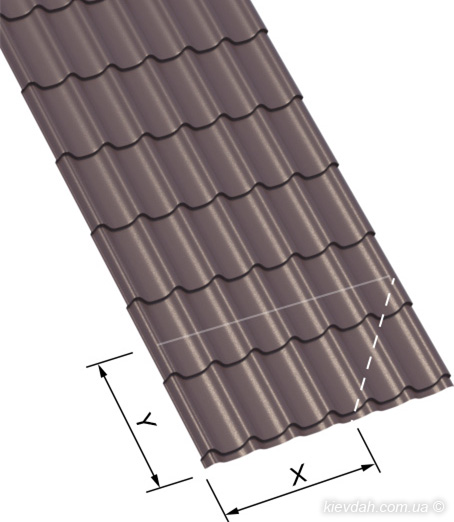

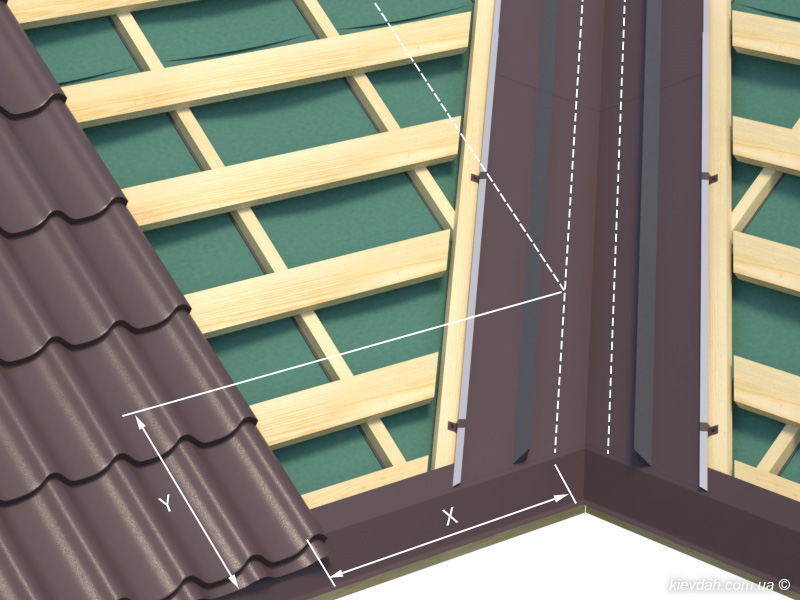

Для точної розмітки листа необхідно зробити два виміри:

• X - від краю листа до орієнтирними лінії по нижньому краю листа;
• Y - висота зрізу, від нижньої кромки листа до орієнтирними лінії.

Для цього намалюйте лінію бічного краю листа, (який ви будете монтувати) по латах до перетину її з наміченою лінією на єндовый планці (X). Далі виконайте завмір від центру крайнього гребеня хвилі прикрученого листа до наміченої лінії ендови по нижній лінії карнизного звису. Другий вимір зніміть з відстані від перетину лінії краю листа і орієнтирниою лінією зрізу до нижнього краю листа (Y).

Мал. 19

Перенесіть отримані розміри на лист і відріжте по наміченій лінії непотрібну частину.

Мал. 20

Встановіть лист на своє місце поверху єндової планки і переконайтеся, що лінія зрізу відповідає наміченій лінії. Далі закріпіть лист саморізами згідно з інструкцією і продовжуйте монтаж листів вищеописаним способом.

Мал. 21

Не забувайте акуратно змітати стружку м'якою щіткою і при необхідності підфарбовувати подряпини.

Мал. 22

Монтаж декоративных планок

Торцева (вітрова) планка

Торцева планка встановлюється в напрямку від карниза до конька. Залишок обрізається під коньком. Кріплення торцевої планки виконується до торцевої дошки за допомогою покрівельних саморізів по дереву розміром 4,8х35 мм через 1 метр, а також у верхню частину через металочерепицю до обрешітки за допомогою довгих саморізів 4,8х60 мм кожні 50 см.

Мал. 23

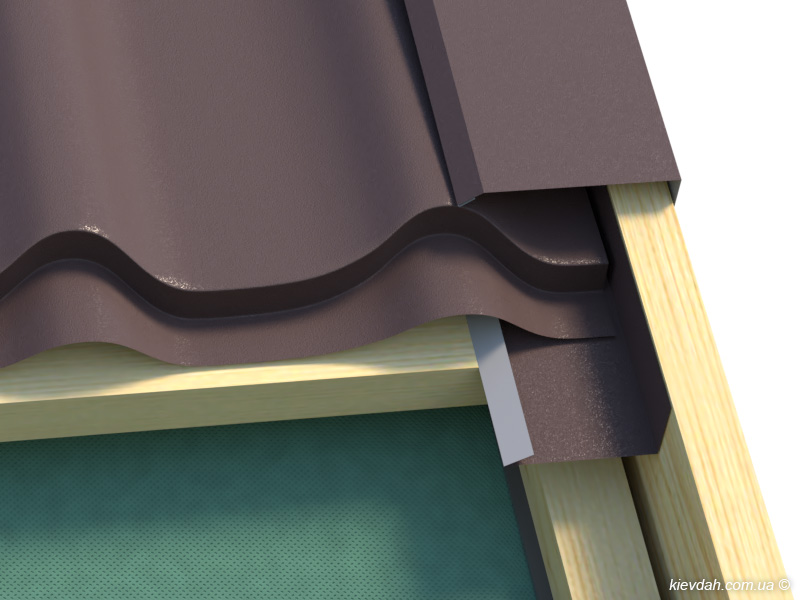

Якщо край листа металочерепиці обрізаний при монтажі і торцева планка не перекриває гребінь хвилі, необхідно використовувати додатково внутрішню торцеву планку. Вона монтується під обрізаний край металочерепиці і виконує роль жолобка, по якому вода стікає в жолоб водостічної системи.

Мал. 24

Ущільнювач гребня

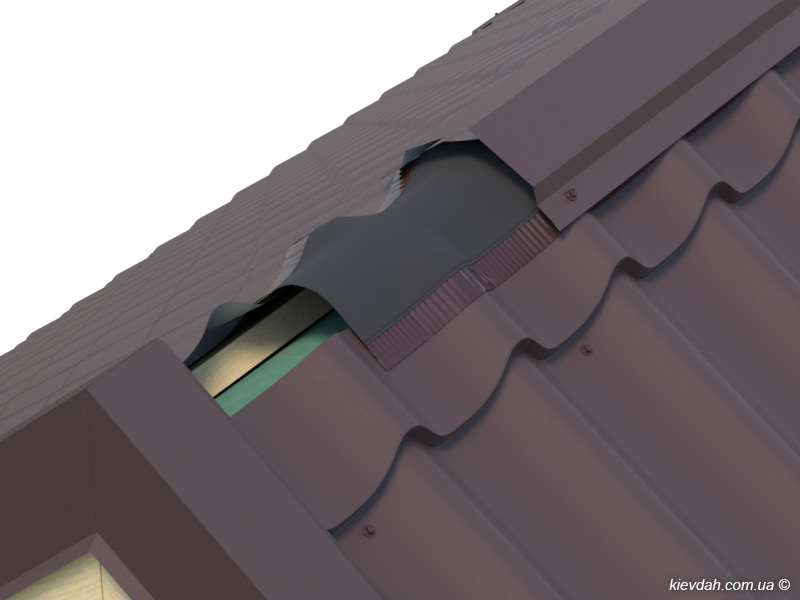

Універсальний ущільнювач кріпиться до планки гребеня перед її монтажем. Зніміть захисну смугу і приклейте ущільнювачі на нижню сторону планки на відстані приблизно по 3 см від краю на обидві сторони. На одну двометрову планку коника витрачається чотири ущільнювача.

Мал. 25

Стрічка має край з гофрованого алюмінію, який приймає форму будь-якої хвилі металочерепиці. По краях стрічки нанесений клейовий шар із захисною смугою. Стрічка клеїться на металочерепицю, після чого зверху монтується планка гребня.

Планка Гребня

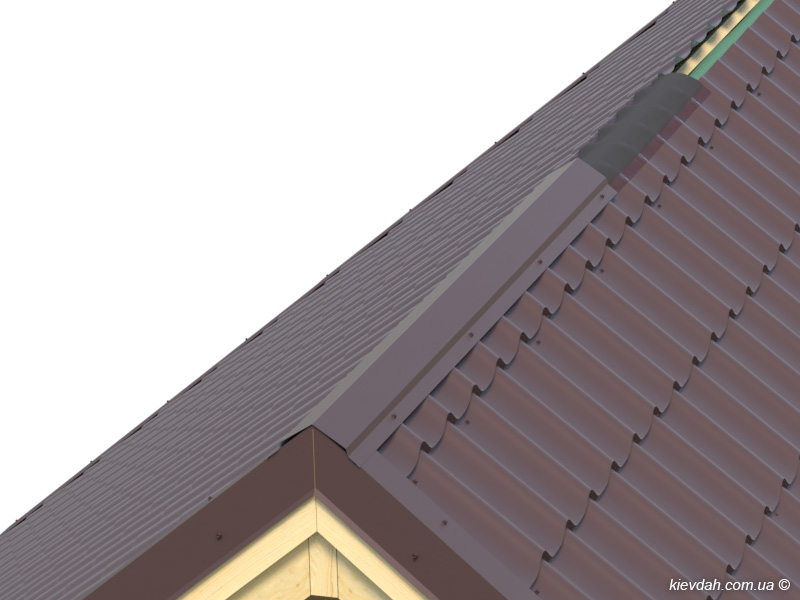

Планка гребня кладеться на металочерепицю і кріпиться до листів саморізами 4,8х20 мм в кожне третє ребро хвилі. Напуск планки повинен складати не менше 100 мм.

Мал. 26

Снігозатримувачі

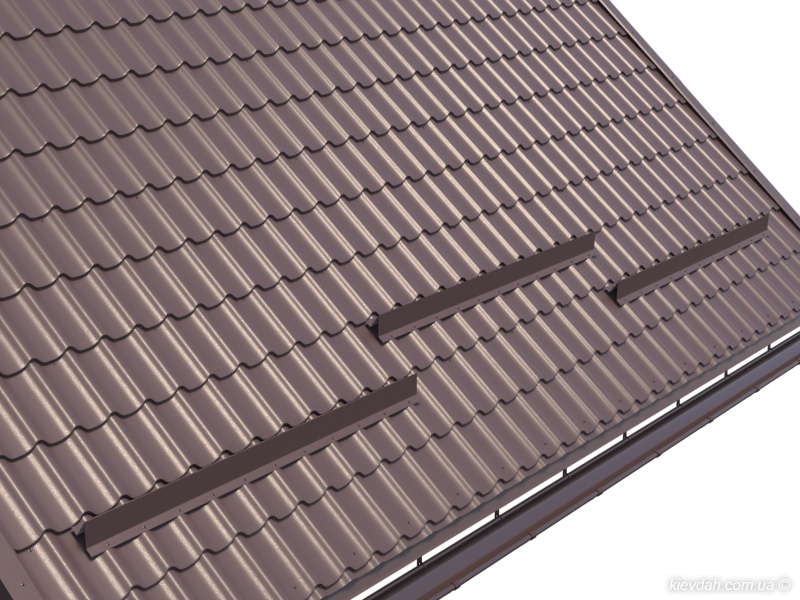

Для запобігання лавиноподібного сходження снігу і зриву водостічної системи на покрівлю встановлюють снігозатримувачі. Встановлюють планки уздовж всіх карнизів, приблизно над мауерлатом, під поперечну хвилю металочерепиці. Кожну другу планку зміщують вгору на одну хвилю, під наступну сходинку профілю. Кріплять планку в кожен гребінь хвилі з обох сторін. Довгими покрівельними саморізами 4,8х60/70/80 мм кріплять верхню сторону планки в обрешітку (довжина саморіза залежить від висоти профілю металочерепиці). Нижню сторону кріплять короткими саморізами 4,8х20 мм до металочерепиці.

Мал. 27

Догляд за покрівлею

Для забезпечення тривалого терміну експлуатації даху необхідно регулярно перевіряти її стан.

Для очищення поверхні листів, як правило, досить дощової води. Але іноді на поверхні даху затримуються листя або хвойні голки, а також дрібні гілки від сусідніх дерев. Тому раз на рік необхідно проводити чистку жолобів водостоку і розжолобків від нагромадженого сміття.

При нагромадженні великої кількості снігу його слід зчищати з даху, залишаючи 10 см для запобігання пошкодження захисного покриття листів.

Завантвжити інструкцію в PDF (RUS 1.39 МБ)
