Монтаж водостічної системи PROFiL

Не секрет, що для правильного та довгого терміну служби водостоку, заявленого виробником водостічної системи, його потрібно якісно та найголовніше правильно встановити на ваш дах.

Від неправильного монтажу водостоку ефективність його роботи може знизиться, або що ще гірше, водостічна система може прийти до повної непридатності.

Нижче наведені рекомендації виробника торгової марки PROFiL з правильного монтажу водостічної системи. Тільки так гарантується довгий термін його служби, надійність та ефективность в роботі всієї водостічної системи.

Ілюстрація Інструкція Коментар автора

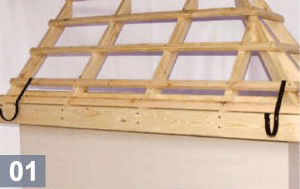

1. Спочатку потрібно визначити місце для монтажу крайніх тримачів жолобу. З урахуванням того, що ухил жолоба в напрямку зливоприймальника повинен становити 3-5 мм на 1 погонний метр, встановіть утримувачі на відповідному рівні для забезпечення швидкого стоку води в зливоприймач. Після монтажу крайніх утримувачів розмітьте між ними лінію, по якій будуть встановлюватися інші тримачі жолобу. Дуже важливо витримати правильний кут нахилу жолоба для забезпечення оптимальної пропускної здатності системи, та уникнення застійних зон, які в осінньо-зимовий період замерзають, і можуть пошкодити елементи водостоку.

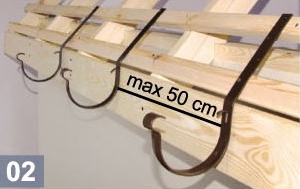

2. Монтаж металевого утримувача жолобу (018/118) здійснюється на відстані не більше 50 см. один від одного на нижню частину обрешітки. Спочатку кріпильна частина тримача рівна. Після прикріплення утримувача на 2 саморіза, його потрібно зігнути по наміченій лінії для організації правильно ухилу (див. вище). У разі збільшення відстані між держателями, може відбутися обрив жолобу в зимовий період при намерзанні льоду в жолобі або лавиноподібного сходу снігу з даху.

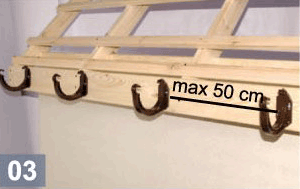

3. Монтаж пластикового тримача жолоба (014/114) здійснюється на відстані не більше 50 см. один від одного в будь-яке місце лобової дошки. Не варто збільшувати рекомендовану відстань між держателями жолобу, так як це може призвести до його обриву. Виконуючи рекомендації виробника ви страхуєте себе та свій товар від передчасного псування.

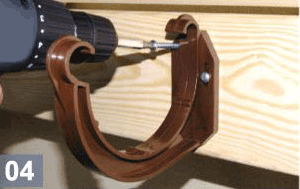

4. Після монтажу всіх держателів, закріпіть їх третім саморізом Два отвори в тримачі мають еліпсну форму, яка дозволяє легко відрегулювати ухил жолобу, зміщуючи тримач по вертикальній осі. Після його регулювання потрібно закріпити тримач на виставленому місці третім саморізом.

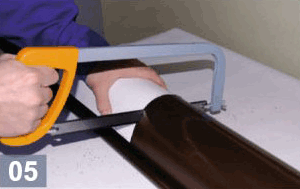

5. Розкрій жолобу за розміром виконується «ножівкою» по металу, рухами «на себе». При розкроюванні необхідно врахувати тепловий зазор, необхідний для монтажу жолоба. При впливу сонячних променів на водостічну систему, ПВХ нагрівається, що призводить до лінійного розширення та збільшення геометричних розмірів жолоба. Тому жолоб потрібно зробити коротше, залишивши місце для зазору.

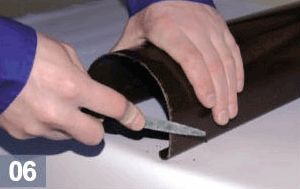

6. Зріз жолобу обробляється дрібним напильником або наждачним папером Для щільного з'єднання жолоба з гумовою прокладкою з'єднувачі жолобу або зливоприймальника, місце зрізу жолобу потрібно зачистити від стружки.

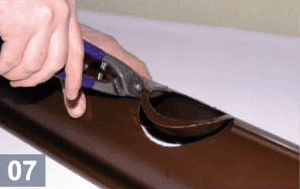

7. Отвір під прохідну лійку вирізається ножицями по металу. При цьому, діаметр вирізу повинен бути трохи більшим, ніж внутрішній діаметр зливоприймальника. Зачистка країв отвору робиться наждачним папером або дрібним напилком. Не потрібно перерізати навпіл жолоб в місцях встановлення зливоприймальника, для нього досить вирізати отвір (в жолобі).

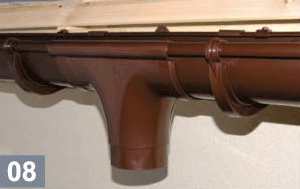

8. Монтаж Прохідного зливоприймальника (007/107) здійснюється спільно отвору в жолобі. Слід врахувати, що відстань між найближчими до зливоприймача держателями жолоба не має перевищувати 50 см. Хоча сам зливоприймач і кріпиться до лобової дошки, не потрібно накладати на нього навантаження. Ставте тримачі жолоба, ігноруючи наявність зливоприймальника, але тільки так, що б держатель не перебував у місці його встановлення.

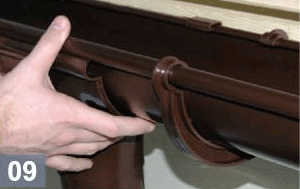

9. Лівий (007L) та Правий (007L) зливоприймач слід монтувати подібно прохідного зливоприймача (007) передбачаючи, щоб засувки зливоприймальника прилягали до держателя жолобу. Тримач жолоба повинен знаходитись безпосередньо перед зливоприймачем.

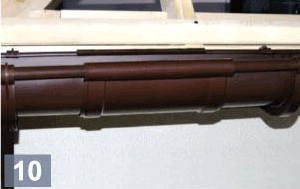

10. З'єднання жолобу здійснюється між тримачами. Необхідно залишити теплові зазори 3-6 см по краях жолобу. Для уникнення появи кривизни жолобу та утворенню протікання через лінійне розширення ПВХ внаслідок нагріву від сонячних променів, рекомендується робити зазор на стиках жолобів.

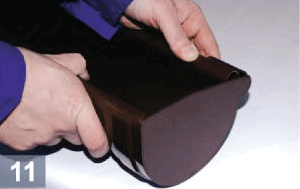

11. Монтаж заглушки здійснюється на відкритий торець жолоба. Прокладку ущільнювача необхідно ретельно змастити. Заглушки сідають дуже щільно. Тому, для спрощення їх монтажу бажано чимось змастити (вазелін, мильний розчин та ін).

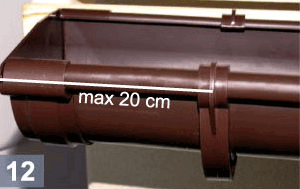

12. Відстань між заглушкою та утримувачем жолоба не має перевищувати 20 см. Останній кронштейн жолобу повинен бути якомога ближче до краю, дотримуючись дистанції з попереднім макс. в 50 см.

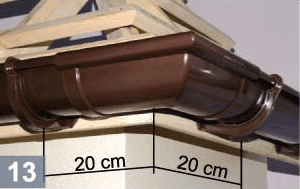

13. Монтаж поворотного кута жолобу здійснюється між двох країв тримача з урахуванням того, що відстань між внутрішньою частиною кута і держателем жолоба не повинно перевищувати 20см. Якщо відстань від останньої заглушки до кута жолобу більше, краще поставити додатковий тримач для забезпечення надійності кріплення.

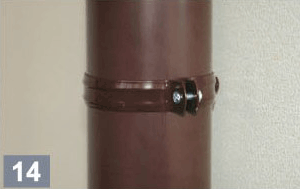

14. Монтаж водостічної труби до стіни здійснюється за допомогою Утримувачів труби (019А/В/С). Довжина утримувачів підбирається з урахуванням товщини теплоізоляції стін. При висоті будівлі до 10 метрів утримувачі слід монтувати на відстані 2 метри один від одного. При висоті більше 10 метрів - відстань 1,5 метра. Для відведення дощової води на відмостку слід використовувати коліно труби. Тримач труби обов'язково повинен стояти на початку і в кінці труби (під карнизним звисом і у цоколі над відмосткою, а між ними слід розставити необхідну кількість утримувачів на рівних відстанях.

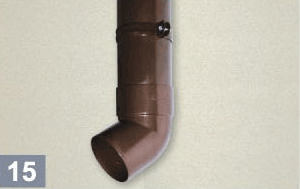

15. Дощова вода може відводитись за допомогою коліна. Коліно потрібно розміщувати не вище ніж 20 см. від відмостки для уникнення намерзання льоду знизу в слідстві чого може забитися стік води, утворюючи лід всередині труб і жолобів який може пошкодити всю водостічну систему.

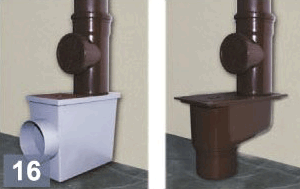

16. При влаштуванні організованого відводу води слід використовувати Зливний колодязь (120В/120Р). Щоб уникнути засмічення труби рекомендується встановлювати Ревізію (012/112). За допомогою даного колодязя можна організувати підземне відведення води в накопичувальний колодязь або скинути відведену з даху воду в центральну каналізацію. Діаметр вихідного отвору розрахований під каналізаційну трубу 110 мм.

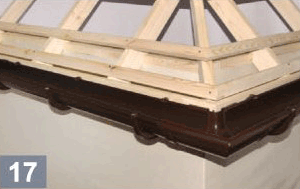

17. Після проведення монтажу рекомендується провести візуальний огляд системи, з точки зору того, як зроблені ухили відводу води. Із землі дуже чітко видно неправильний ухил жолобу або його прогин в певному місці через неточний монтажу тримача жолоба. Такі дефекти потрібно усувати, щоб надалі не утворювались протічки та застійні зони.

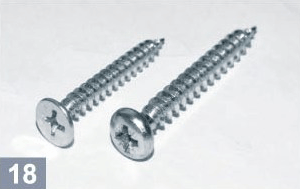

18. Для кріплення системи слід використовувати шурупи d = 5 x 40, призначені для дерев'яних конструкцій. Нерідко монтаж водостоку проводять за допомогою покрівельних саморізів по дереву (якими зазвичай кріплять металочерепицю). Це не впливає на якість роботи. Покрівельні саморізи довговічні, бувають різних кольорів, це не дасть їм виділятися на тлі кольорового водостоку.
