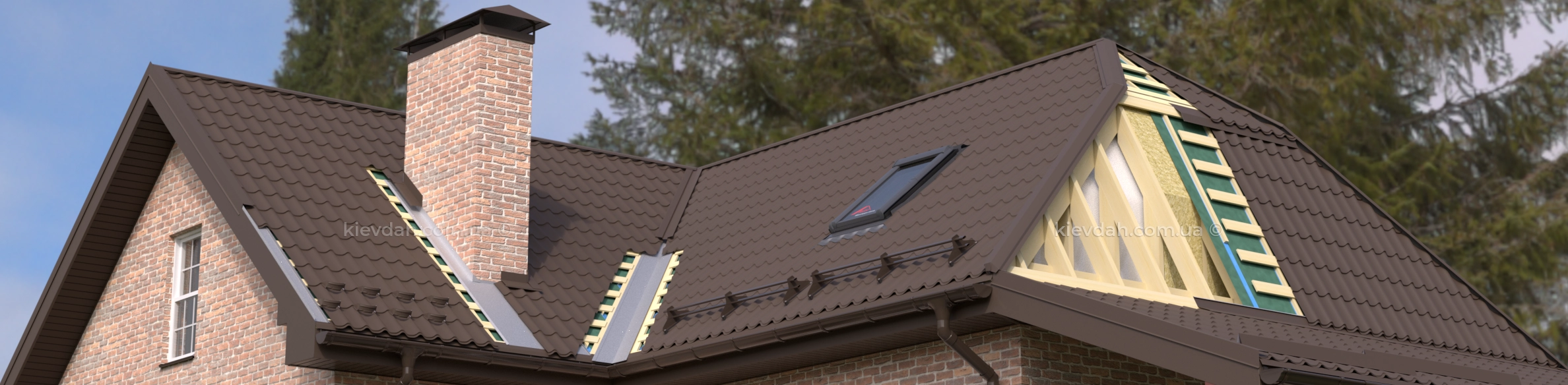

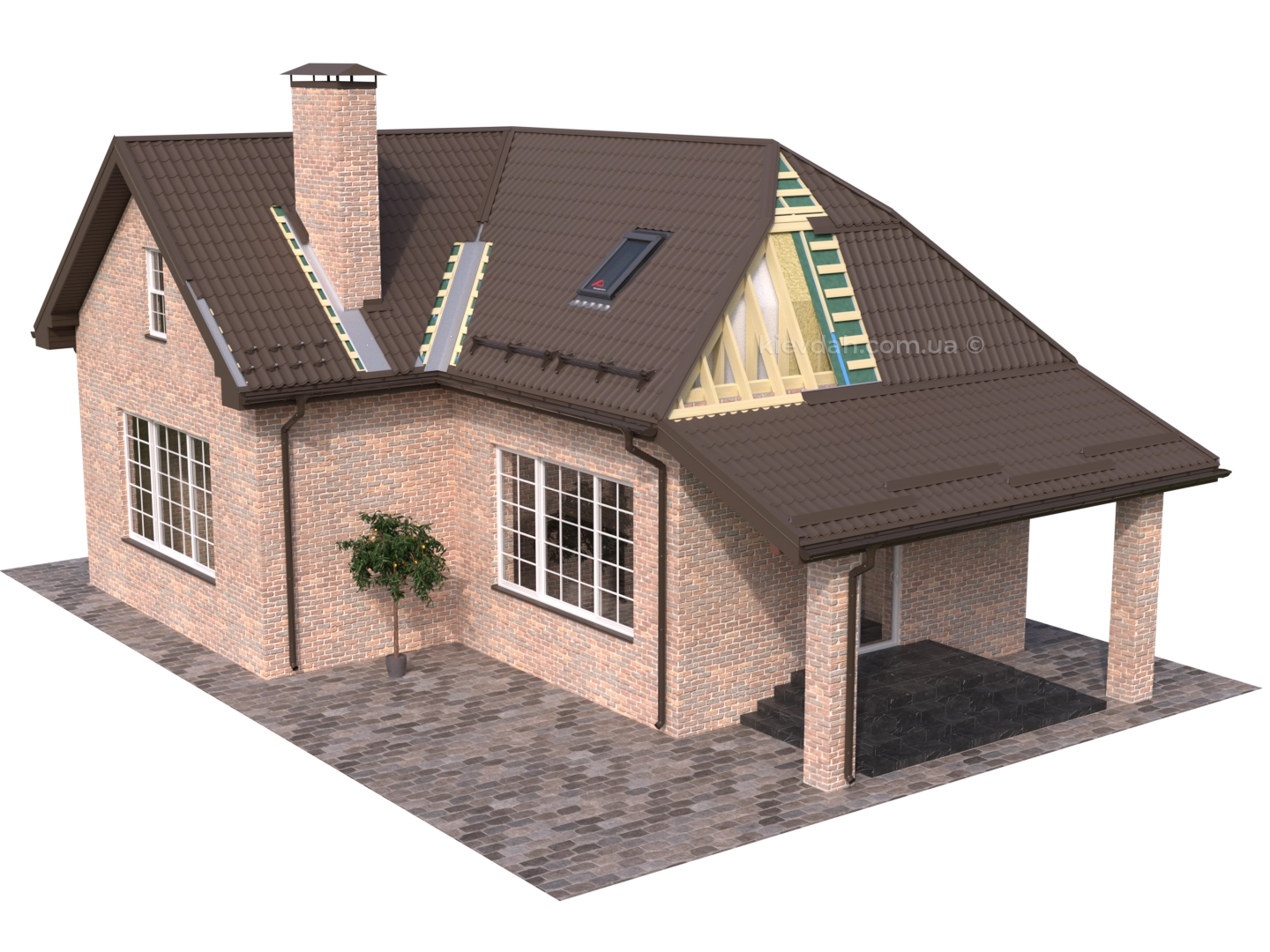

Дах з металочерепиці — покрівельна система

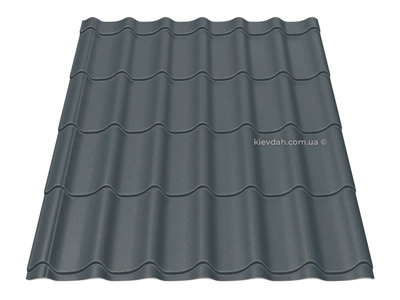

Металочерепиця – це лише верхній шар покрівельної системи з багатьма складовими. Тому плануючи бюджет, треба добре розібратись в конструкції даху з металочерепиці, щоб в процесі будівництва і експлуатації не виникало несподіванок.

Звісно, без надійної металочерепиці не вийде збудувати довговічний дах, тому обирайте її особливо відповідально. Але слід приділити увагу і іншим аспектам, які впливають на надійність даху:

• відповідний каркас;
• вентиляція підпокрівельного простору;
• захист від конденсату;
• металеві покрівельні планки;
• якісні вузли примикань;
• технологія монтажу металочерепиці.

Саме через помилки у цих складових конструкції виникають проблеми із дахом у більшості випадків (шум, грибок, пліснява, корозія, затікання), а не через саму металочерепицю. Тому до даху з металочерепиці треба підходити як до системи, а не до покрівельного матеріалу. Успіх буде за виконання наступних умов:

• якісна металочерепиця;
• надійна основа;
• достатня вентиляція;
• наявність гідроізоляційного шару;
• правильний монтаж.

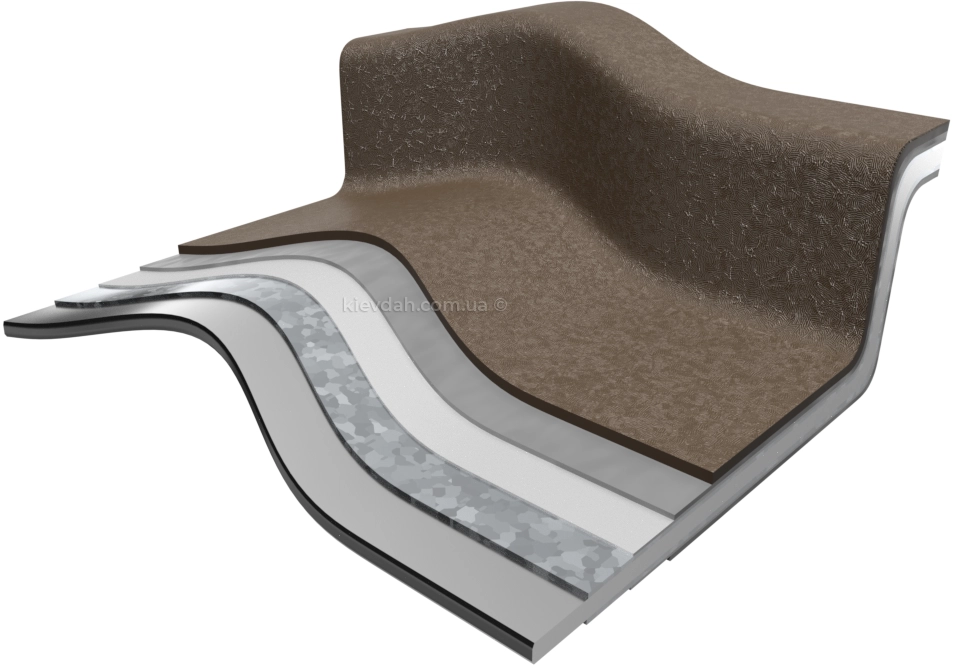

Показники якості металочерепиці

• Кількість антикорозійного покриття на металі (цинк, алюмоцинк, магній-цинк тощо) — впливає на термін захисту покрівельної сталі від корозії. Мінімум для України за нормами ДБН — 140 г/м² цинку. Оптимальне значення від 200 г/м².
• Якість і товщина полімерного покриття — захищає антикорозійний шар від вивітрювання з металу, надає покрівлі колір і фактуру поверхні. Різні полімери відрізняються стійкістю до агресивного навколишнього середовища (хімічного, механічного та ультрафіолетового впливу). Стандарт — матовий поліестер товщиною 30–35 μ. Найкращим вибором буде поліуретанове покриття Pural Matt (товщина 50 μ).
• Товщина металу і марка сталі — задає жорсткість листу, геометричну стабільність і здатність опору деформаціям. Оптимальна товщина для сталі DX51D — 0,5 мм; для конструкційної сталі S280GD, яка використовується тільки на преміальній металочерепиці, можна розглядати і 0,45 мм.
• Офіційна гарантія. Гарантійний сертифікат — підтвердження якості і відповідальності компанії за свою продукцію. Але не усі компанії надають гарантійний сертифікат, а лише зазначають на словах орієнтовний термін служби відповідно до характеристик сировини, з якої виготовляється металочерепиця.

1

2

3

4

5

Більш детально про якість і відмінності металочерепиці ви можете прочитати у каталозі металочерепиці.

Обираючи найдовговічнішу металочерепицю (наприклад зі сталі 0,5 мм S280GD + Z350 у поліуретановому покритті) ви повинні розуміти, що помилки у монтажі і прорахунки у системі миттєво призведуть до проблем в експлуатації покрівлі. Тому дуже важливо дочитати цю статтю до кінця, щоб ви мали розуміння про усі складові системи і змогли побудувати довговічний і надійний дах з металочерепиці.

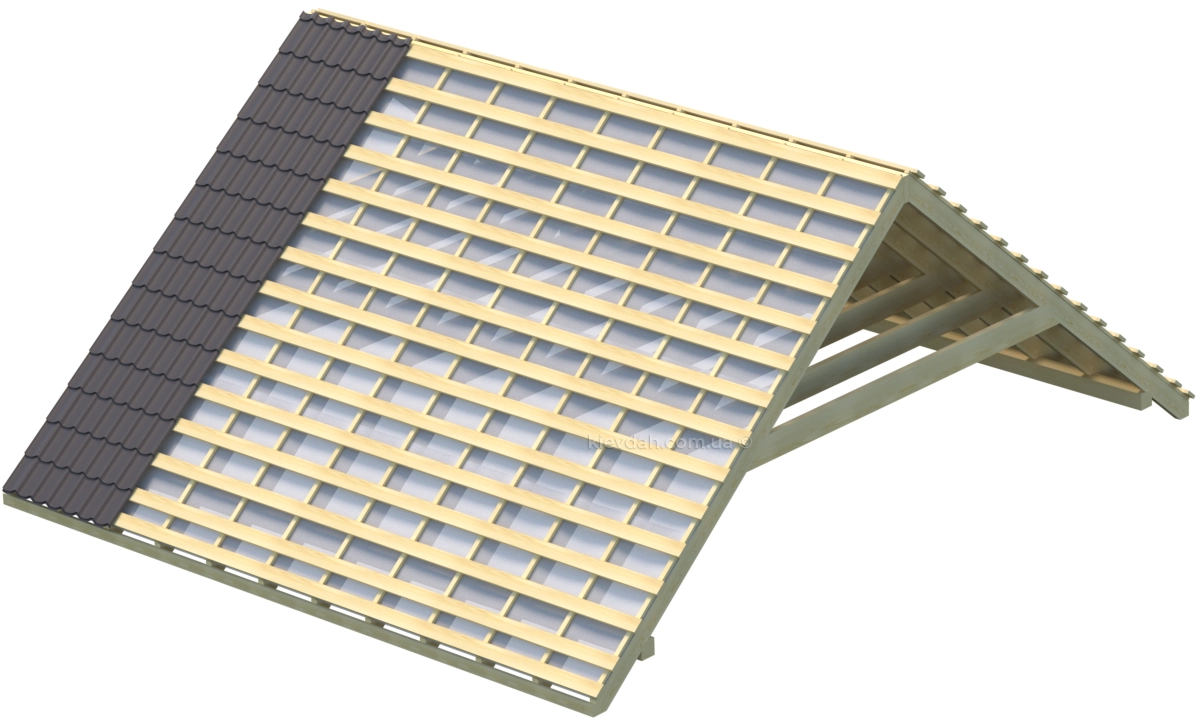

Правильний крок обрешітки

Для правильного монтажу металочерепиця має спиратися на міцну основу у нижній точці профілю. Оскільки поверхня металочерепиці не рівна, необхідності у суцільній основі немає, і для економії матеріалів достатньо обрешітки з дощок 100х30 м. Але важливий момент — крок обрешітки має співпадати із кроком поперечного штампування металочерепиці щоб точно попасти під ребро листа. Зазвичай цей крок дорівнює 350 мм, але не завжди, тому треба обов’язково його уточнити перед початком монтажу обрешітки. Невідповідність кроку призведе до зависання листів у повітрі, їх деформації і сильній вібрації металу, що призведе до утворення шуму від опадів і можливого затікання води на стиках деформованих листів.

Детальніше про крок обрешітки тут.

Вентиляційний зазор

При експлуатації будинку у процесі життєдіяльності людини утворюється дуже багато теплого вологого повітря, яке піднімається догори, проходить крізь будівельні конструкції і, опиняючись у холодному середовищі покрівлі, конденсується на поверхнях конструкції даху. За відсутності достатньої вентиляції, волога накопичується і провокує гниття деревини, появу грибка і корозію металочерепиці, що значно знижує довговічність усього даху.

Для гарної циркуляції повітря у підпокрівельному просторі треба організувати вентиляційний зазор під металочерепицю — між обрешіткою і гідроізоляційною мембраною. Для цього на крокви набивається вертикальна контррейка, яка одночасно фіксує гідроізоляційну мембрану, а вже на неї горизонтально набиваються дошки обрешітки. Таким чином, повітря може вільно проходити над мембраною вздовж скату і виводити вологу назовні у коньковій зоні, зберігаючи конструкцію сухою.

Але щоб циркуляція відбувалася на практиці, треба виконати три важливі умови:

• забезпечити притік вуличного повітря через карниз;
• забезпечити вихід вологого повітря через коньок;
• створити достатню висоту вентиляційного зазору.

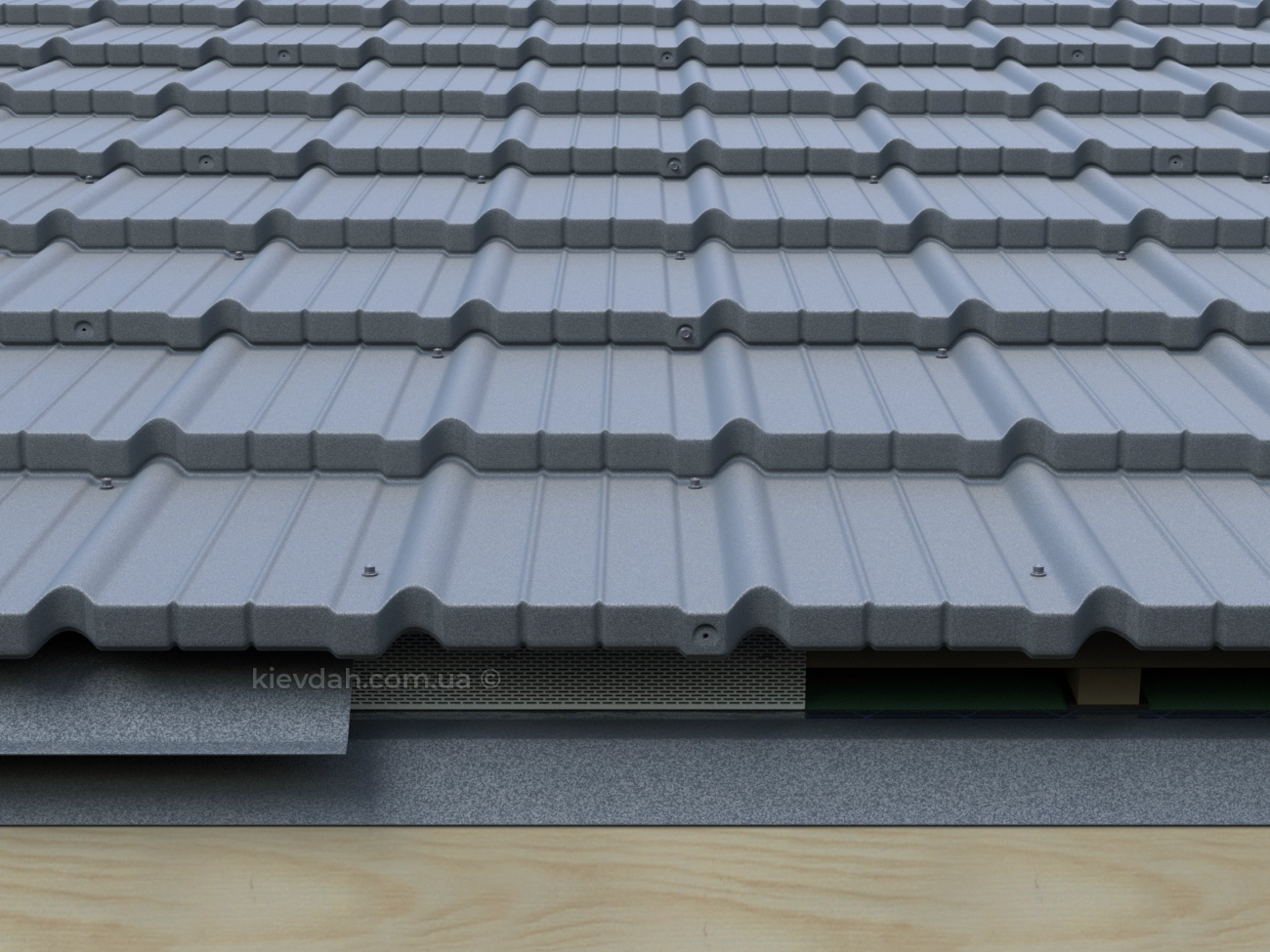

Вентиляційний зазор із захисною сіткою від комах і дрібних тварин.

Мінімальна товщина контррейки має бути 40–50 мм, але не завжди цього достатньо. Детально про правильну організацію підпокрівельної вентиляції ви можете прочитати у нашій окремій статті.

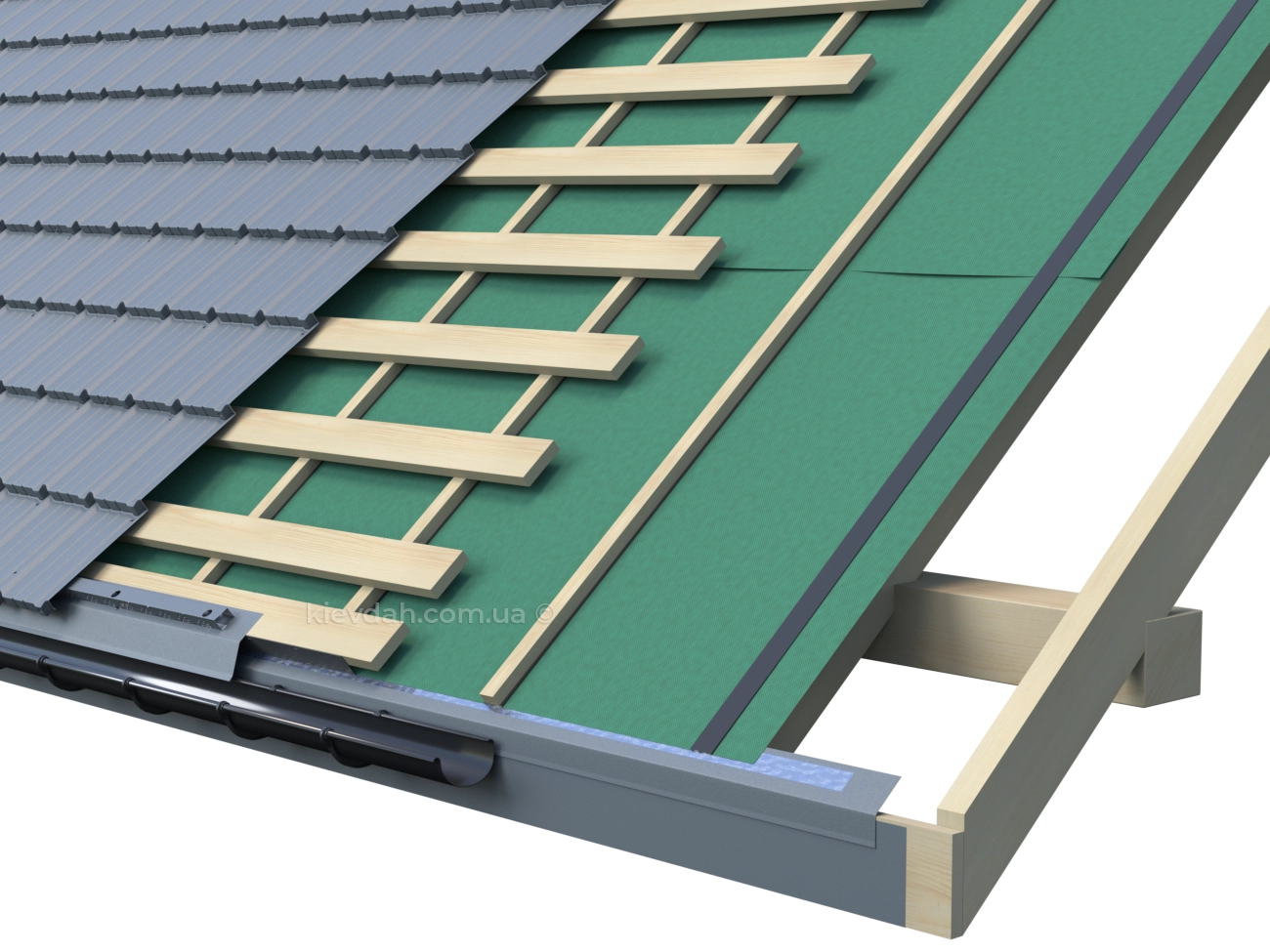

Підпокрівельна гідроізоляція

Під будь-яку металеву покрівлю, особливо в нашому регіоні, обов’язково потрібно монтувати гідроізоляційну мембрану для відводу конденсату з тильної сторони металу, де у деякі моменти може утворюватися дуже багато води. Тому для захисту покрівельної конструкції гідроізоляція просто необхідність, але інколи нею все ж таки нехтують.

Монтують гідроізоляцію на крокви, притискаючи зверху контррейкою. Рулони мають  розкочуватись горизонтально, із напуском 10–15 см. Між кроквами гідроізоляція має провисати на 1–2 см для відводу води від контррейки. Додаткова довговічність досягається при використанні ущільнюючої стрічки під контррейкою, яка герметизує місце проколу гідроізоляції і запобігає потраплянню вологи всередину крокви по цвяху.

У якості гідроізоляції використовують плівки з мікроперфорацією або супердифузійні мембрани. Плівки можна використовувати на холодних горищах, для утепленої мансарди кращім вибором буде супердифузійна мембрана.

Детальніше про види плівок та захист від конденсату у описі категорії покрівельних плівок.

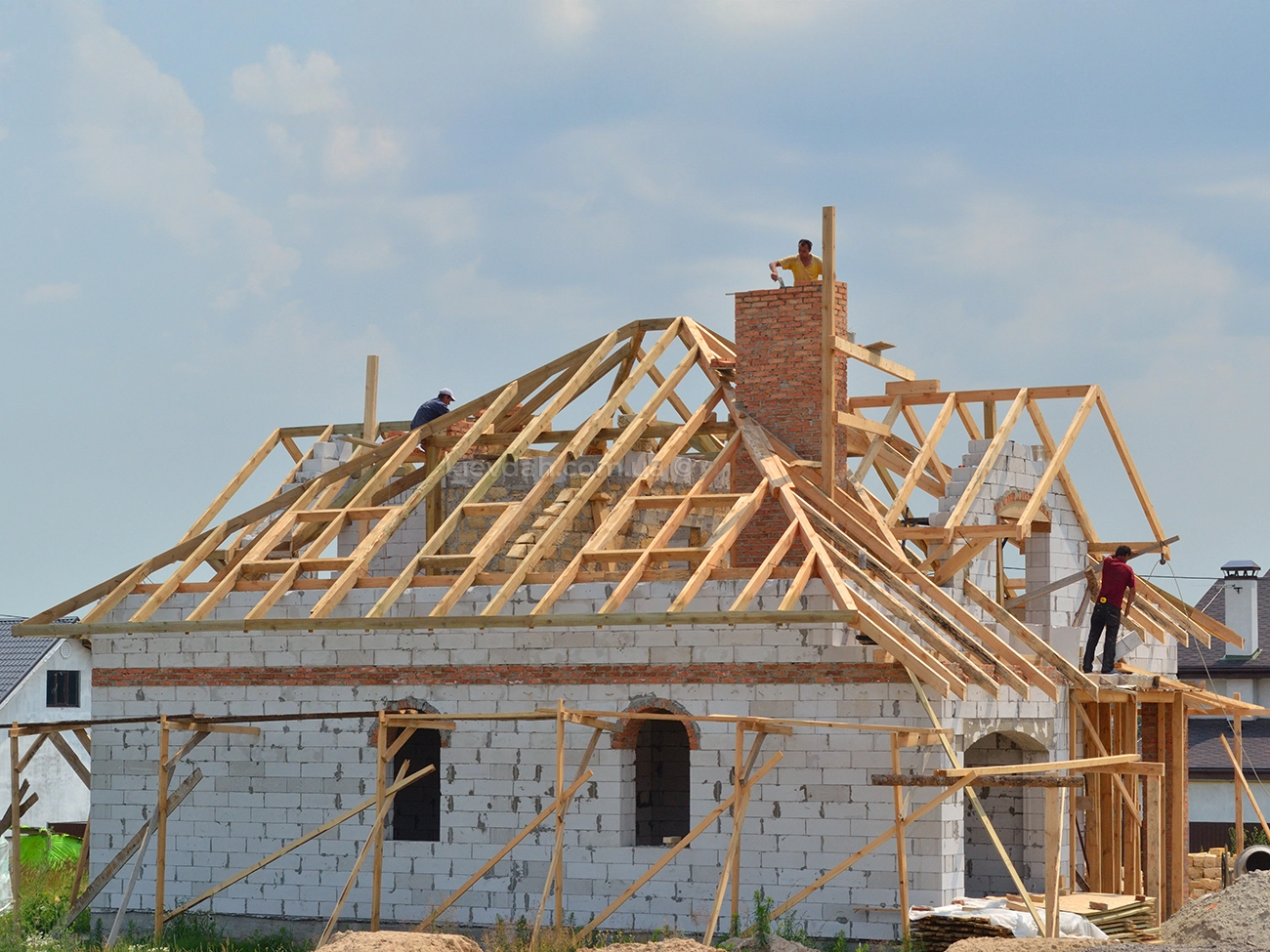

Жорсткість кроквяної конструкції

Чому жорсткість кроквяної конструкції важлива для даху з металочерепиці? Дуже часто при самостійному проєктуванні даху для визначення необхідної міцності конструкції враховується тільки вага самого покрівельного матеріалу, і як наслідок деформація покрівлі із затіканнями води, або повна руйнація конструкції від снігового та вітрового навантаження.

Металочерепиця є відносно легким покрівельним матеріалом, але вона чутлива до деформацій основи. Якщо кроквяна система має недостатню жорсткість, покрівля може змінювати геометрію під навантаженням від снігу, вітру або з плином часу. Це призводить до перекосів основи, появи щілин у стиках листів і додаткового навантаження на кріплення.

Тому довговічність покриття залежить не лише від якості металу, а й від того, наскільки стабільною є вся конструкція даху.

Каркас даху розраховується з урахуванням кількох типів навантажень:

Постійне навантаження

• вага металочерепиці
• обрешітка та контробрешітка
• гідроізоляційна мембрана
• утеплення (якщо дах утеплений)

Тимчасові навантаження

• сніг
• вітер
• можливе обслуговування даху

У більшості регіонів України саме снігове навантаження є одним із ключових факторів при розрахунку кроквяної системи.

Надійність кроквяного каркаса формується кількома параметрами, які визначають жорсткість конструкції.

• Переріз крокв
  Чим більший проліт між опорами, тим більший переріз повинна мати дошка або брус. Для приватних будинків часто використовують крокви перерізом 50×150 мм або 50×200 мм, але конкретні значення залежать від довжини прольоту та навантажень.
• Крок крокв
  Відстань між кроквами зазвичай становить приблизно 600–900 мм. Менший крок підвищує жорсткість системи і зменшує прогин.
• Наявність підкосів та ригелів
  Додаткові елементи (ригелі, підкоси, стійки) допомагають розподіляти навантаження і зменшують прогин довгих крокв.
• Якість деревини
  Деревина повинна бути сухою та без значних дефектів. Сильні тріщини або викривлення можуть зменшити несучу здатність елементів.

Листи металочерепиці мають чітку геометрію профілю, тому дуже чутливі до рівності конструкції. Якщо площина обрешітки має хвилі або прогини:

• складніше вирівняти листи при монтажі
• можуть з’являтися перекоси у стиках
• зростає навантаження на саморізи
• погіршується зовнішній вигляд покрівлі

Саме тому перед монтажем металочерепиці важливо перевірити площину обрешітки та правильність розміщення крокв.

Плануючи конструкцію даху, для невеликих приватних будинків часто використовують типові рішення, які перевірені практикою. Однак якщо дах має:

• великий проліт
• складну форму
• важке утеплення або додаткові елементи

краще, щоб конструкцію розрахував архітектор або інженер-конструктор. Це дозволяє врахувати снігові та вітрові навантаження для конкретного регіону та підібрати оптимальні параметри кроквяної системи.

Отже, сама по собі металочерепиця служить десятки років, але лише за умови стабільної основи. Жорстка та правильно зібрана кроквяна конструкція:

• зберігає геометрію даху
• забезпечує правильну роботу обрешітки
• зменшує ризик деформацій покриття

Тому при будівництві даху важливо приділити увагу не лише вибору металочерепиці, а й якості всієї несучої конструкції.

Металеві покрівельні планки

Жоден тип даху, виконаний з металочерепиці, не може обійтися без металевих покрівельних планок. Це невід’ємна частина покрівлі з металочерепиці, але про це багато хто не знає. Існує багато типів планок, і кожний скат обов’язково має бути облаштований з усіх сторін певним їх типом, відповідно до типу граней скату.

Основні типи граней скату:

• Коньок — верхнє горизонтальне ребро даху на стику двох протилежних скатів.
• Ребро — зовнішній кут на діагональному стику двох скатів.
• Зовнішній перегин — зовнішній кут на горизонтальному стику двох скатів, розташованих з однієї сторони конька.
• Ендова — внутрішній кут на діагональному стику двох скатів з однієї сторони конька.
• Внутрішній перегин — внутрішній кут на горизонтальному стику двох скатів.
• Карниз — нижній край скату, з якого стікає вода.
• Торець — боковий край скату вздовж фронтону.
• Примикання — стик покрівлі з вертикальними конструкціями (стіни, комини, вентиляційні канали).

Виробник: Kievdah

Коньок трикутний №1 для металочерепиці від 299,00 ₴ / шт.

149,50 ₴ / м.п.

Виробник: Kievdah

Вітрова планка №4 для металочерепиці від 257,00 ₴ / шт.

128,50 ₴ / м.п.

Виробник: Kievdah

Планка примикання для металочерепиці від 257,00 ₴ / шт.

128,50 ₴ / м.п.

Виробник: Kievdah

Карнизна планка №11 для металочерепиці від 210,00 ₴ / шт.

105,00 ₴ / м.п.

Виробник: Kievdah

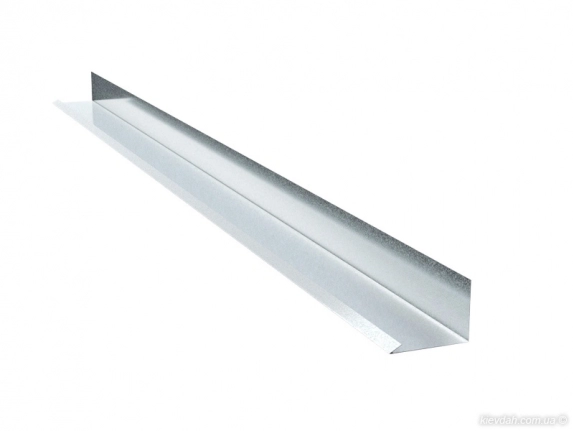

Внутрішнє примикання Модуль 0,45 ZN110 Цинк 283,33 ₴ / шт.

141,67 ₴ / м.п.

Виробник: Kievdah

Планка єндови декоративна від 257,00 ₴ / шт.

128,50 ₴ / м.п.

Виробник: Kievdah

Планка єндови внутрішня від 509,00 ₴ / шт.

254,50 ₴ / м.п.

Виробник: Kievdah

Планка зовнішнього перегину від 299,00 ₴ / шт.

149,50 ₴ / м.п.

Виробник: Kievdah

Планка внутрішнього перегину від 299,00 ₴ / шт.

149,50 ₴ / м.п.

Виробник: Kievdah

Снігозатримувач трикутний від 299,00 ₴ / шт.

149,50 ₴ / м.п.

Виробник: Kievdah

Снігоріз підкова для металочерепиці від 16,80 ₴ / шт.

Виробник: Евомет

Снігозатримувач «Оберіг» універсальний від 1 440,00 ₴ / компл.

480,00 ₴ / м.п.

Лобова (торцева) L-планка для софіта

Ціна розраховується в товарі

Виробник: Kievdah

Накривка на димохід (Україна 0,45 мат)

Ціна розраховується в товарі

Для кожного виду граней може використовуватись одночасно декілька типів планок, щоб надійно гідроізолювати дах, захистити його від зриву вітром і запобігти задуванню снігу під покрівлю.

Чим складніше дах і більше скатів, тим більше планок знадобиться для покрівлі, і це ніяк не залежить від самої площі даху. Саме тому прорахунок вартості комплектуючих покрівлі по загальній площі даху абсолютно некоректний.

Примикання

Вузли примикань — найбільш відповідальні ділянки покрівлі

У покрівлях із металочерепиці більшість можливих протікань виникає не на площині листів, а саме у вузлах примикань. Це місця, де покрівля стикується з іншими конструкціями будівлі: стінами, димоходами, вентиляційними шахтами, мансардними вікнами або у внутрішніх кутах даху (ендовах). У цих зонах порушується суцільність покрівельного покриття, тому вони потребують особливо уважного монтажу.

У вузлах примикань зазвичай концентрується більший потік води, тут накопичується сніг і з’являється більше стиків та різів металу. Навіть невеликі помилки в монтажі можуть призвести до потрапляння води під покрівлю, тому для таких місць використовують спеціальні добірні елементи — планки примикання, фартухи, ендови та інші металеві планки.

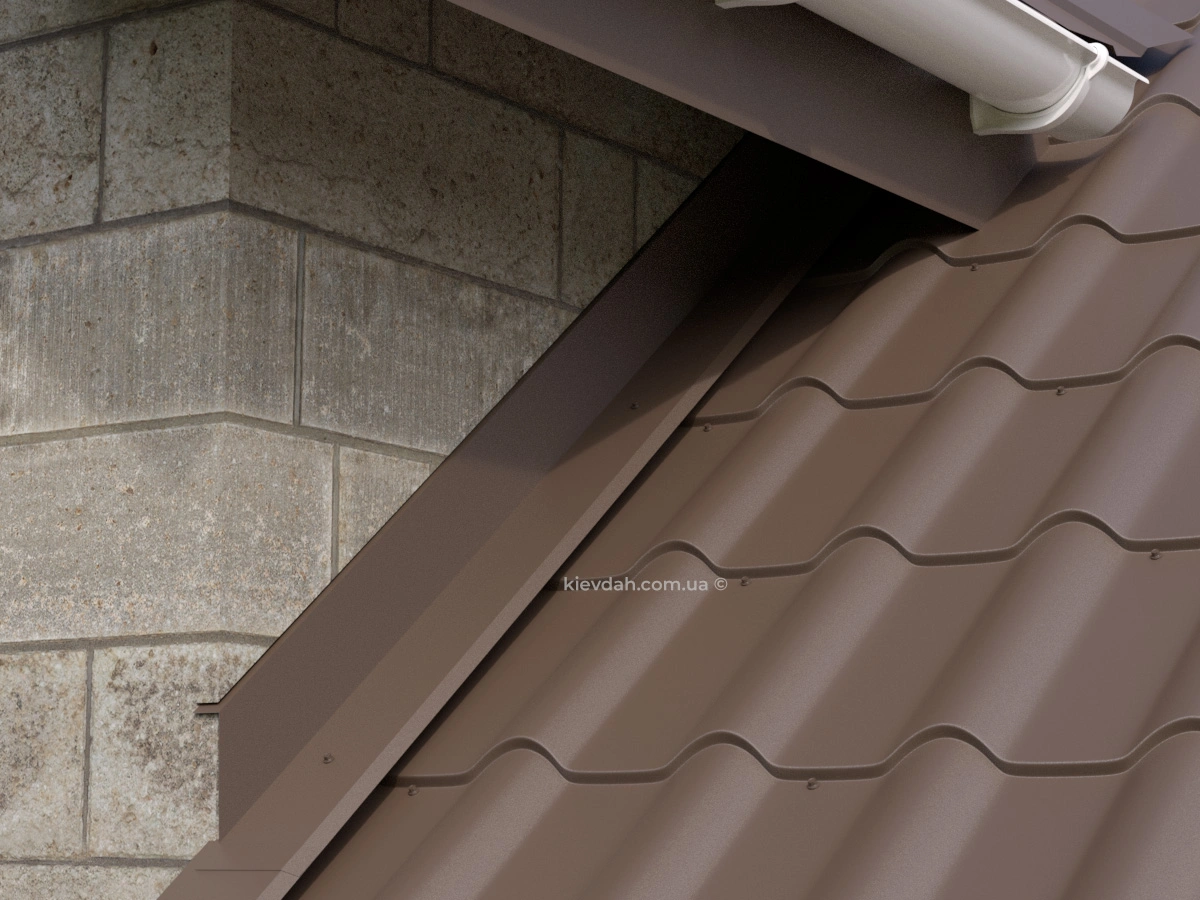

Бокове примикання до стіни

Головний принцип герметичності покрівлі — правильний напрямок перекриття елементів по ходу стоку води. Верхні деталі примикань заводяться під листи металочерепиці, щоб вода, яка рухається по скату, не могла потрапити під вузол. Нижні елементи, навпаки, перекривають металочерепицю і відводять воду на поверхню покрівлі. Таким чином вода завжди рухається зверху вниз по металу, не проникаючи під покриття.

Якщо немає змоги верхній край примикання підвести під покрівлю, слід додатково застосовувати внутрішні планки примикання, які будуть направляти потоки води під металочерепицею.

Додатковий захист забезпечує підпокрівельна гідроізоляційна мембрана. Вона виконує роль резервного бар’єра і відводить вологу до карнизу, якщо частина води все ж потрапляє під металочерепицю.

Примикання до димоходу

Саме тому при монтажі покрівлі важливо не лише правильно укласти листи металочерепиці, а й акуратно виконати всі вузли примикань. Від якості цих ділянок значною мірою залежить герметичність і довговічність усього даху.

Уникайте розташування мансардних вікон, димоходів і вентканалів ближче ніж 300 мм до ендови, і ніколи не допускайте прохід вертикальних конструкцій безпосередньо через ендову. В іншому випадку вірогідність протікання у цьому місці сильно збільшується, бо якісно виконати вузол примикання у такому місці дуже складно з технічної точки зору.

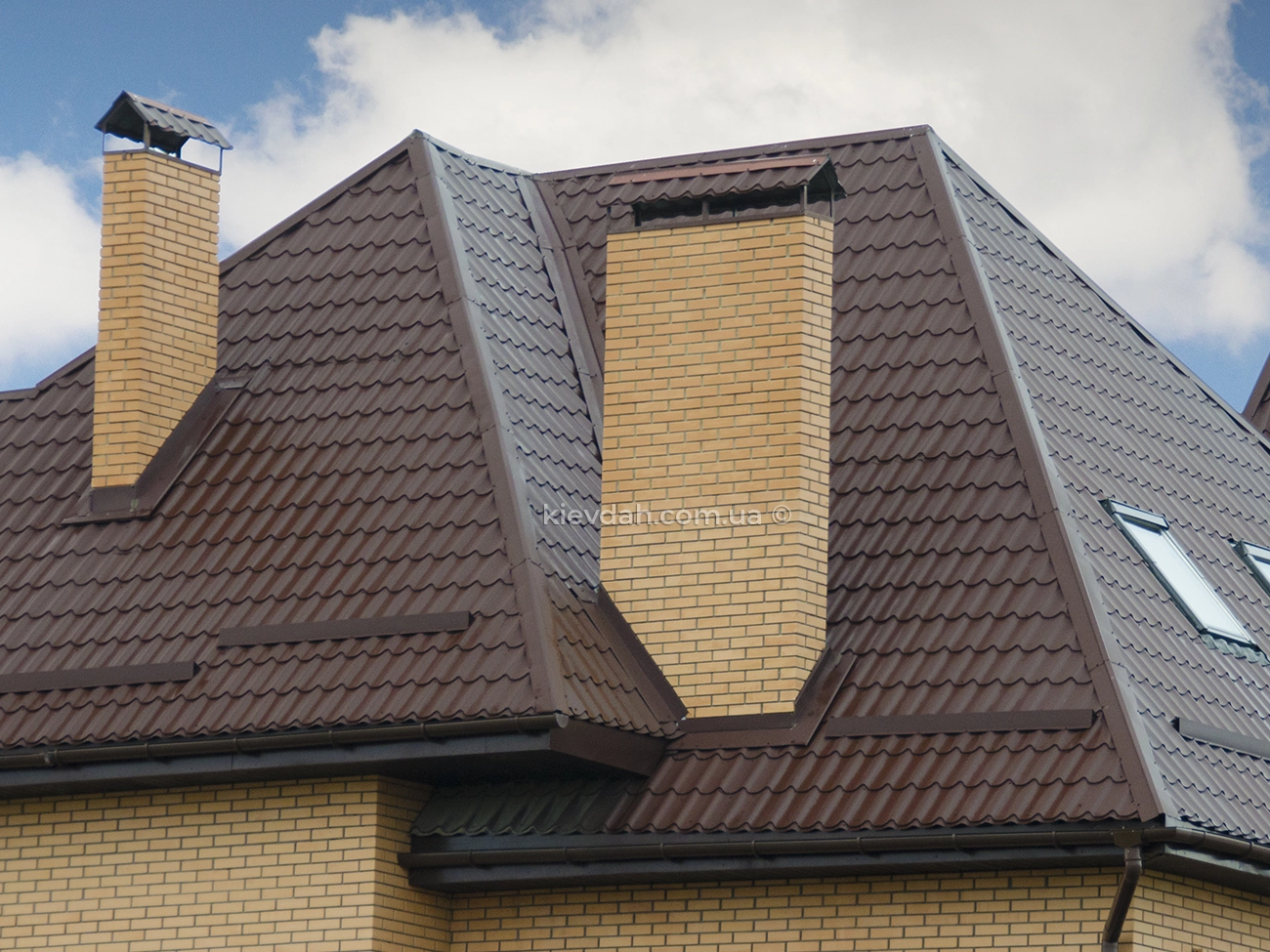

Комин в ендові (неприпустимо)

Основні правила монтажу металочерепиці

Повна вартість даху з металочерепиці

Плануючи покупку якісної металочерепиці, ви маєте розуміти, що вартість даху буде складатися не тільки з неї. Багатьох наших клієнтів призводить до здивування надана комерційна пропозиція із комплексним розрахунком усіх необхідних покрівельних матеріалів, бо матеріалів зазвичай багато, про необхідність яких вони часто і не здогадувалися. Та і самої металочерепиці завжди на 10-30% більше, ніж  чиста площа даху, бо по-перше, треба врахувати напуски листів, а по-друге майже завжди виникають відходи, і чим складніша конструкція даху, тим їх більше.

Структура бюджету покрівлі зазвичай складається з таких пунктів:

• Металочерепиця — 15–20%
• Добірні металеві планки — 5–7%
• Кріплення і розхідні матеріали — 3–5%
• Гідроізоляція — 3–5%
• Деревина — 30–40%
• Робота — 30–40%

Це мінімальний підрахунок даху без утеплення, мансардних вікон, водостоків, підшивки карнизних звисів. Якщо це усе додати, то вартість металочерепиці не перевищить і 10% від загальної вартості даху.

Якщо прив’язати розрахунок до конкретних цифр, то очікувана вартість умовного даху на 200 м² з металочерепиці за 300 грн/м² легко може перетворитися з очікуваних 60000 ₴ на 200000–300000 ₴ тільки по матеріалам, без урахування вартості робіт, логістики і оренди будівельного обладнання.

Тому, щоб не довелось переривати будівництво, треба заздалегідь усе порахувати і, можливо, передивитись вибір самої металочерепиці чи навіть площі і конструкції даху, щоб вкластись у запланований бюджет.

Коли металочерепицю краще не використовувати

Як би не вихваляли продавці металочерепиці цей матеріал, треба чесно визнати, що інколи треба віддати перевагу на користь іншого (наприклад, фальц, м’яка покрівля, чи натуральна черепиця).

Коли не варто використовувати металочерепицю:

• Кут нахилу скатів менше 14°. Оскільки листи мають поперечне штампування, то утворюється зворотній кут нахилу поверхні, із-за чого на малих ухилах на металочерепиці буде стояти вода в кожній хвилі, що значно знижує термін служби металу.

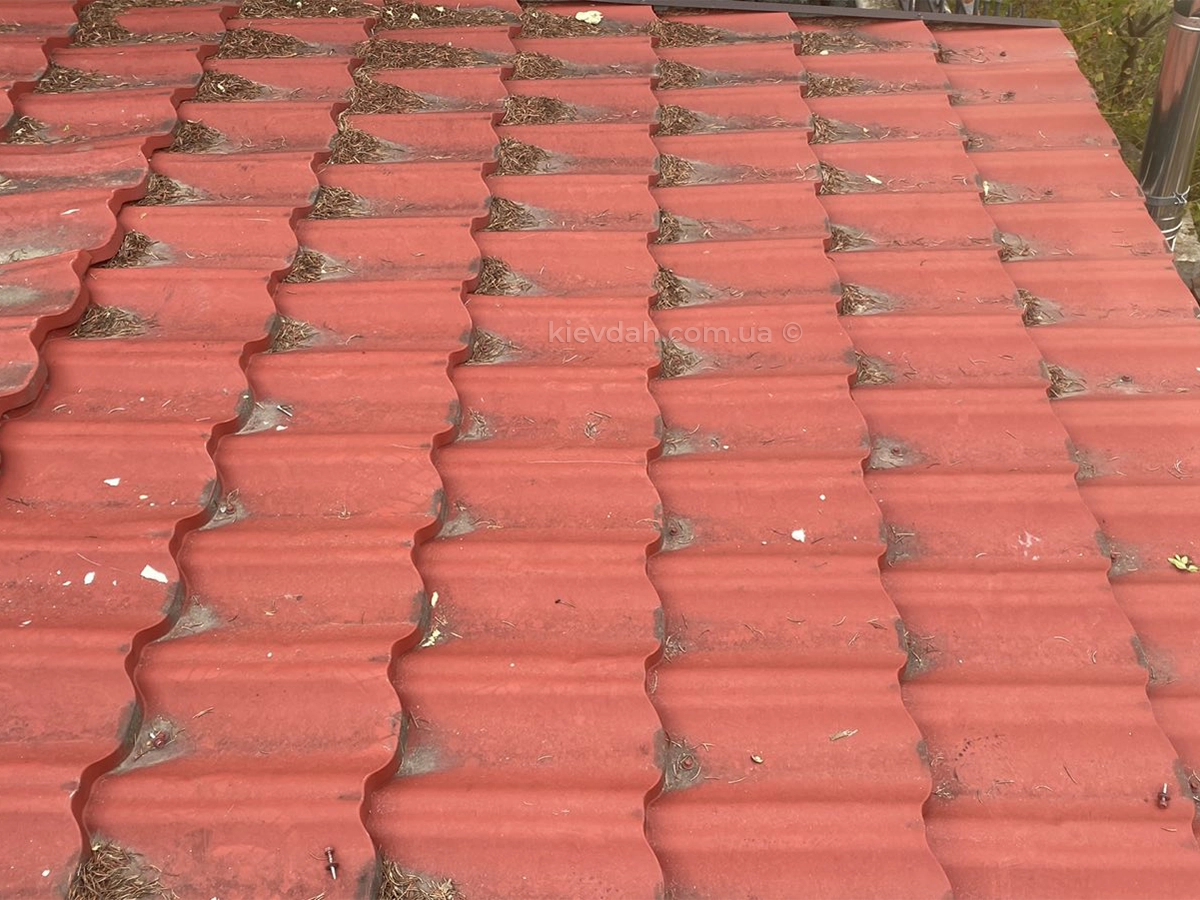

  Малий кут нахилу металочерепиці

  Про мінімальний кут нахилу для металочерепиці тут.

• Складна конструкція даху. Дуже поширена думка, що якщо дах складний, то через багато відходів металочерепиці дешевше узяти бітумну чи натуральну черепицю. Скільки ми не прораховували складні дахи з різних матеріалів для клієнтів, не важливо, скільки відсотків відходів має металочерепиця, дах з металочерепиці у комплексі усе одно виходили дешевше, тому мова не про цей міф, а про швидкість і якість монтажу. Зазвичай складні дахи роблять так само поспіхом, як і прості, що в результаті дає проблеми з усіх боків. Контролювати роботи на кожній складній ділянці даху складно, а інколи просто неможливо, тому дах приймається як є, а потім довгі роки власники мучаться з цим дахом із-за підтікань і інших «радостей».
• Агресивне навколишнє середовище. Якщо ваш будинок знаходиться в безпосередній близькості до берегової лінії (менше 500 м), поряд підприємства з хімічними викидами в атмосферу, чи тваринні господарства (птахофабрики), де підвищений вміст аміаку в повітрі — такі середовища, м’яко кажучи, не є сприятливими для довготривалої служби металочерепиці та інших матеріалів з аналогічної сировини.

Порівняння з іншими матеріалами

При виборі покрівлі багато власників будинків порівнюють металочерепицю з іншими популярними матеріалами. Кожен із них має свої переваги та обмеження.

Типові помилки замовника

• Орієнтація лише на товщину металу. Сама по собі товщина металу не впливає на довговічність, а лише на жорсткість листа, і те, жорсткість залежить не тільки від товщини, а ще й від марки сталі. Дешева металочерепиця зазвичай виготовляється з м’якого металу, тому навіть товстий метал залишається пластичним і не витримує необхідного навантаження. Що до терміну корозії, то різниця у 0,05 мм між 0,45 і 0,5 металом великої переваги не надає, а на практиці, після початку процесу корозії цю різницю взагалі буде складно помітити.
• Ігнорування цинку. Обираючи металочерепицю подешевше, треба звертати увагу на кількість цинку, чи альтернативного антикорозійного шару. Саме він захищає метал від корозії і напряму впливає на термін служби металочерепиці.
• Різання «болгаркою». Ні в якому разі не можна різати оцинковані листи абразивними кругами, вони спалюють усі захисні шари металу у місті зрізу і по усій площі листа, так по усій поверхні, що провокує миттєвий запуск корозійних процесів на металі.
• Відсутність контробрешітки провокує скупчення вологи, руйнує несучі конструкції, сприяє розповсюдженню цвілі, плісняви і грибку та знижує термін служби металочерепиці.
• Зменшення кількості саморізів. Для прискорення робіт інколи покрівельники використовують менше саморізів, ніж того вимагає інструкція (6 шт/м²). Це призводить до вібрацій металу, шуму і послабленню існуючого кріплення, що згодом може призвести до зриву листів вітром.
• Відсутність необхідних металевих планок. Монтаж металочерепиці без деяких планок (заради економії) призводить до затікань і руйнуванню стропильної системи, псуванню мембран, теплоізоляції і внутрішнього оздоблення будинку. В кінцевому рахунку, початкова економія призводить до додаткових витрат в майбутньому.
• Монтаж без гідроізоляції. Інколи конденсату утворюється дійсно дуже багато і ніяка вентиляція не справляється, тому має бути мембрана, по якій вода стікає до карнизу, лишаючи конструкцію сухою. В іншому випадку вода не тільки мочить конструкцію, а й тече по стінам і підлозі, що також може викликати проблеми.

Термін служби металочерепиці

На термін служби основний вплив має кількість цинку (чи альтернативи), якість полімерного покриття і його товщина.

Приблизний термін служби в залежності від якості металу :

• Цинк 80–100 г/м², поліестер 20 μ — 10–15 років
• Цинк 140 г/м², поліестер 30 μ — 15–20 років
• Цинк 225 г/м², поліестер 35 μ — 25–35 років
• Цинк 275, поліестер 35 μ — 35–50 років
• Цинк 350, поліуретан 50 μ — 75+ років

Звідки ці цифри. Вважається, що цинк вивітрюється з металу при прямому контакті з повітрям у кількості ~10 г/м² за рік. Оскільки цинк завжди має захисне полімерне покриття, то поки воно ціле, цинк нікуди не дівається. Полімерне покриття псується приблизно на 1–2 μ за рік  в залежності від типу полімеру. Зазвичай поліестер наноситься у товщині 20-35 μ, поліуретан – 50 μ. Отже орієнтовний термін служби металочерепиці в неагресивному середовищі можна порахувати за наступною формулою:

де μ — товщина покриття (мікрон), Zn — кількість цинку (г/м²). Але ця формула працює в ідеальних умовах, коли покриття ніде не пошкодили при виробництві, транспортуванні, монтажі і експлуатації.

Висновок

Отже, дах з металочерепиці — це не просто про матеріал, це про складну систему покрівлі, яка має забезпечити не тільки захист від опадів, а і витримувати снігові та вітрові навантаження, мати додатковий шар гідроізоляції і ефективну систему вентиляції підпокрівельного простору. При дотримані усіх правил проєктування і монтажу у комплексі з використанням якісної металочерепиці, термін служби такого даху може перевищувати 100 років.
