Направляючий профіль для містка PIRI

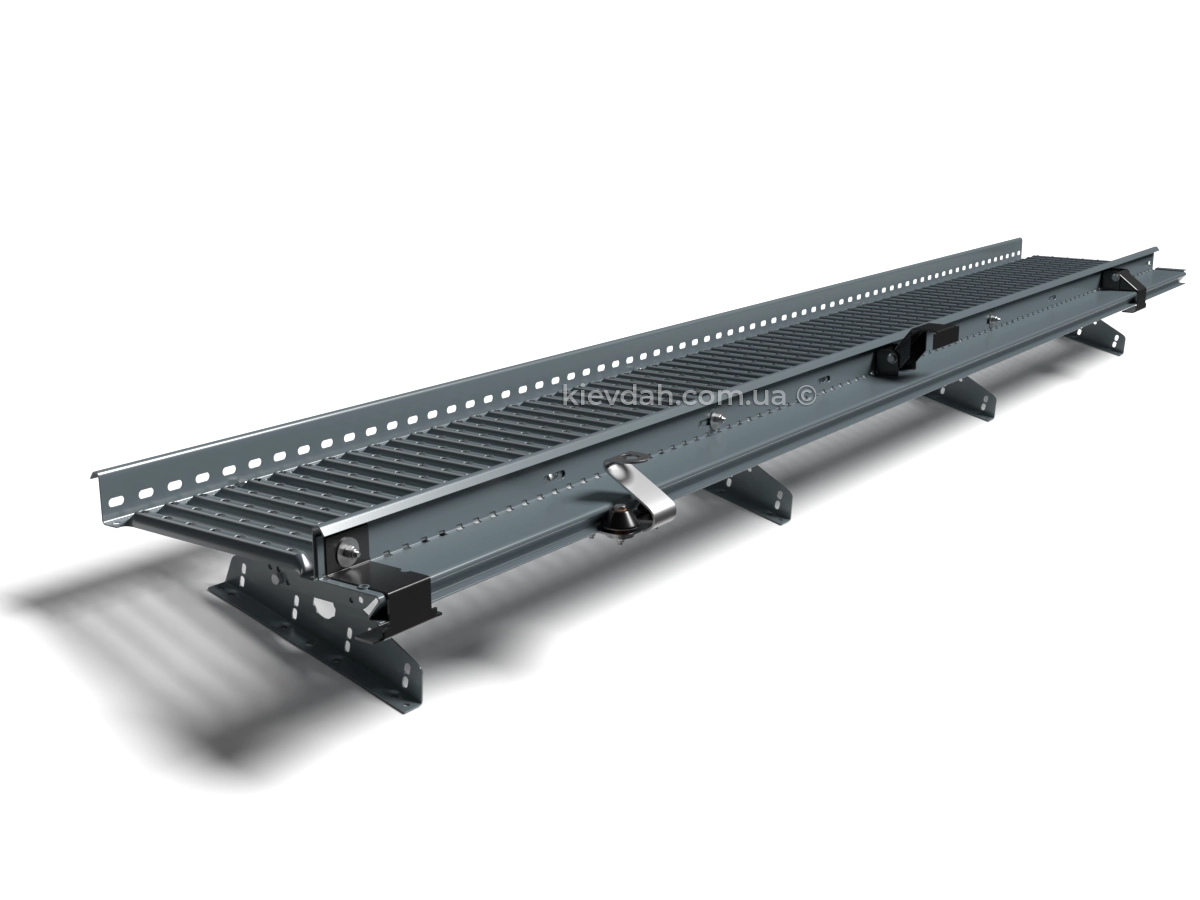

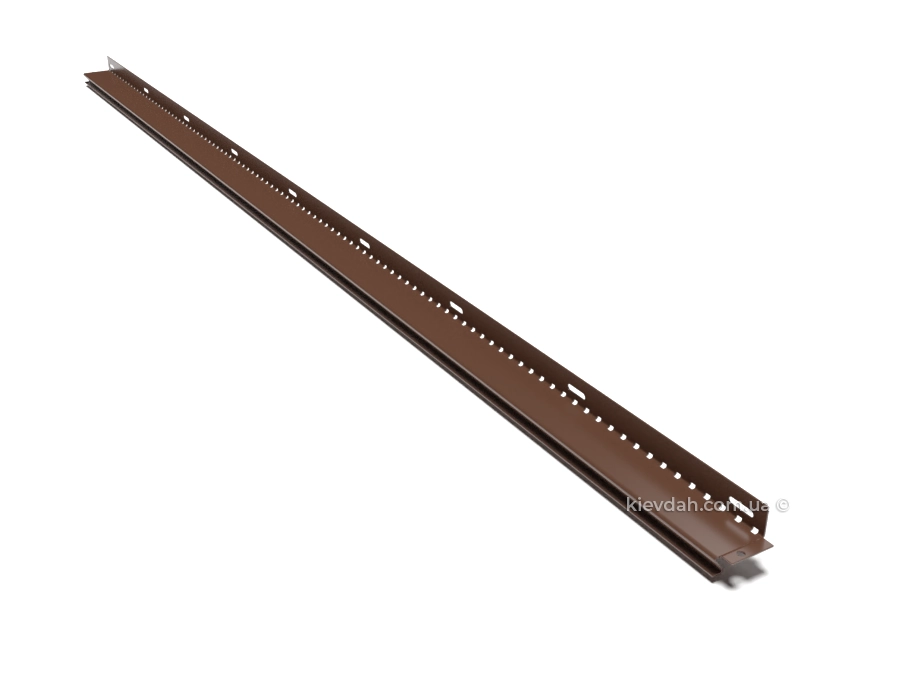

Направляючий профіль для містка PIRI. Сприяє переміщенню роликової каретки троса безпеки вздовж усього містка. Довжина планки 3 метри. Для довгих містків планка з'єднується у паз і скручується болтом з гайкою.

Направляючий профіль прикручується до містка комплектними болтами з інтервалом близько 30 см. Якщо профіль обрізається, отвір для кріплення краю профілю потрібно просвердлити вручну.

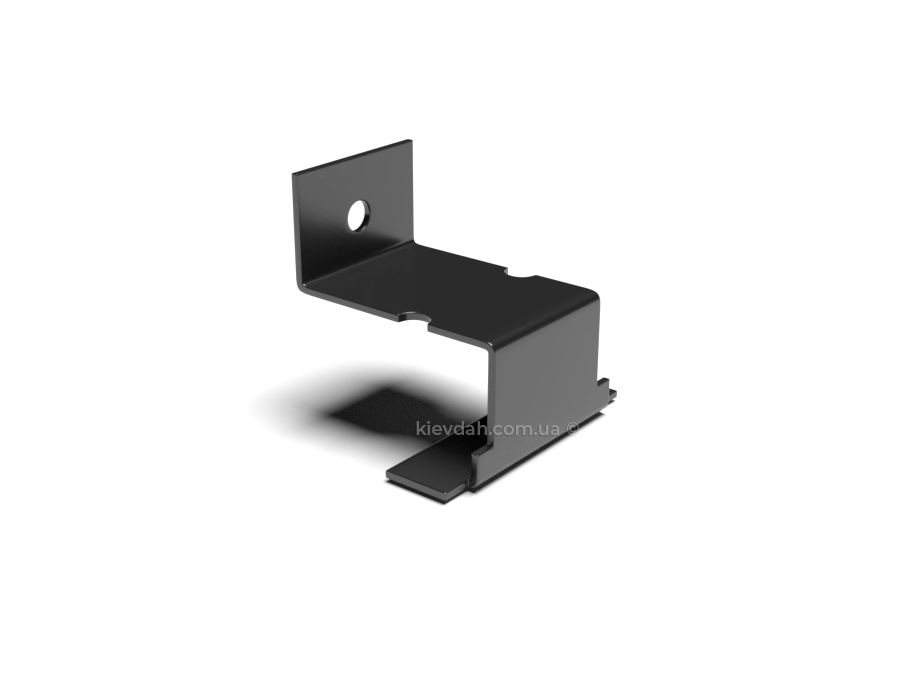

Для обмеження руху каретки на профіль необхідно змонтувати спеціальні стопори. Є фіксований стопор та поворотний — для можливості знімати каретку з профілю.

Профіль виготовлений ​​з міцної, товстої оцинкованої сталі, вкритої полімерним покриттям Polyester.

Доступні кольори

RR29

Червоний

RR32

Лісовий горіх

RR33

Чорний

RR2H3

Графітовий сірий

RR750

Цегляно-коричневий

RR22

Сірий

RR23

Гірський сірий

RR887

Каштановий

*Надається на замовлення.

Інструкція з монтажу, використання та обслуговування

Горизонтальна страхувальна система Pisko Horizontal Safety Rail System призначена для запобігання падінню під час робіт на покрівлі та дахових переходах.

Монтаж системи

• Горизонтальна рейка монтується на даховий перехід (roof walkway).
• Перша рейка кріпиться 4 болтами M8×20 через кожен третій овальний отвір з інтервалом приблизно 1 м.
• Обов’язково використовуються шайби під головку болта та гайку.
• Наступні рейки з’єднуються між собою через замкове з’єднання (neck mounting) і фіксуються гвинтами M8×8.
• Кожна рейка додатково кріпиться до переходу чотирма болтами M8×20.
• Останню рейку за потреби вкорочують. Кінцевий отвір має бути:
  • існуючий овальний, або
  • просвердлений на відстані приблизно 70 мм від краю рейки (якщо найближчий отвір далі ніж 150 мм).
• На кінцях рейки обов’язково встановлюються обмежувачі каретки (фіксовані або знімні).
• Знімні обмежувачі монтуються не ближче ніж 320 мм від краю рейки.
• Якщо з обох кінців використовуються фіксовані обмежувачі, горизонтальну каретку необхідно встановити до монтажу останнього обмежувача.

Правила використання

• Перед використанням користувач зобов’язаний ознайомитися з інструкцією та планом порятунку на об’єкті.
• Система призначена виключно для запобігання падінню (відповідно до стандарту EN 363).
• Будь-які модифікації системи заборонені.
• Дозволено використовувати тільки оригінальну горизонтальну каретку Pisko.
• До однієї каретки може бути приєднана лише одна особа.
• Максимальна маса користувача разом з екіпіруванням — 150 кг.
• Страхувальний канат не можна кріпити безпосередньо до каретки — необхідно використовувати сертифіковану скобу або еквівалентний елемент.
• Під час роботи слід уникати тертя страхувального каната об гострі краї.
• При використанні кількох кареток на одній рейці мінімальна відстань між ними — 4 м.
• Основний напрям навантаження — перпендикулярно до рейки.
• Допустимий робочий кут каретки — 0–45° від горизонталі.

Обслуговування та контроль

• Система повинна бути негайно виведена з експлуатації, якщо виникають сумніви щодо її безпечного стану.
• Рекомендовано проводити щорічний огляд системи уповноваженим представником виробника.
• Усі пошкоджені елементи необхідно відремонтувати або замінити до повторного використання.
