Инструкция по монтажу мансардных окон Roto

Монтаж мансардных окон Roto

Монтаж мансардных окон Roto требует соблюдения чёткой технологии и последовательности действий. Только при полном соблюдении рекомендаций производителя по установке можно гарантировать надёжную защиту крыши от протечек и долгий срок службы мансардного окна.

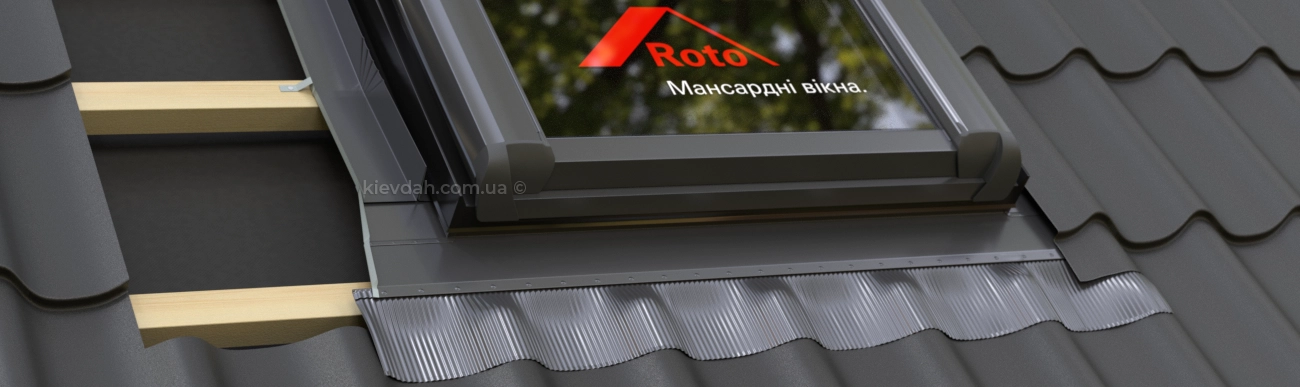

Монтаж мансардного окна Roto в металлочерепицу

К каждому окну прилагается инструкция по монтажу, которую нельзя выбрасывать — это даже отмечено на ней. Перед монтажом необходимо ознакомиться с инструкцией и только после этого начинать работы. Для облегчения понимания процесса мы создали эту статью с пояснениями, ведь в инструкции производителя часто приведены только изображения.

Этапы монтажа

• Планировка места установки
• Подготовка проема под откосы в готовой крыше
• Подготовка монтажного проёма
• Установка окна
• Монтаж кровельного покрытия

Планировка места установки

Правильно расположенное окно — залог комфортной эксплуатации. Идеально, когда вы и сидя и стоя видите горизонт через окно. Этого можно достичь при установке окна на высоте примерно 0,9—1,0 м от пола и около 2—2,2 м в верхней точки (учитывая толщину рамы). С такой высотой монтажа вы не только можете лицезреть прекрасные пейзажи, но и удобно управлять ручкой створки и не цеплять головой верхний откос. Исходя из этих рассуждений, в зависимости от угла наклона кровли, подбирается и высота окна, чтоб его стекло охватывало от 1,0 до 1,8 м высоты помещения. Например, если угол крыши 40°, а высота проема 1,0 м, то длина проема по скату (высота окна) выходит 1,55 м и ближайший типоразмер окон Рото — 160 см. На практике мало кто на это обращает внимание, и в основном ставят окна высотой 118 см на скаты с уклоном 25°. Такого окна катастрофически мало, и им очень неудобно пользоваться. В данной ситуации можно смело ставить два таких окна в ряд по высоте, тогда выйдет как раз то что нужно.

Поскольку окно монтируется между стропил, хорошо, когда их шаг и расположение заранее предусмотрены в проекте. Но если окно желаемой ширины не вмещается между стропил, или их расположение не соответствует планируемому месту установки, часть стропилы вырезают и смещают в сторону, монтируя над и под окном усилительные распорные балки.

Самый ответственный момент наступает, когда дело доходит до ножовки, тут то у неопытных и начинают дрожать руки, ведь отпиленное назад не приклеишь. А если еще и утеплитель смонтирован, то вопросы начинаются уже на этапе разрезания пароизоляции. Поэтому, перед началом работ нужно все четко рассчитать и разметить. Для расчета проема в инструкции к окну есть схема, где указаны расположения стропил, балок и рамы окна в зависимости от параметров крыши.

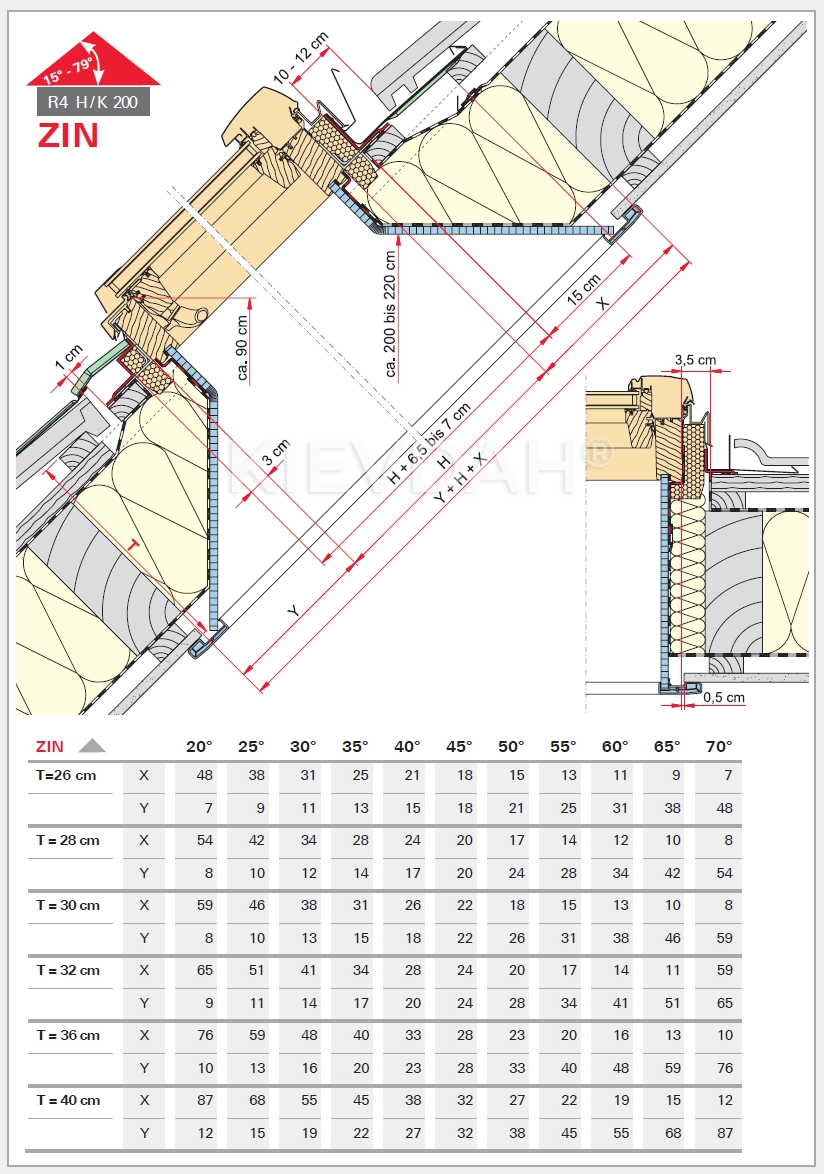

Схема монтажного проема мансардного окна

Данная схема указывает на способ расположения окна и откосов в кровельной конструкции, а таблица позволяет определить расположение поперечных балок, в случае переноса стропил в сторону из-за нехватки места по ширине окна между стропилами. Но если вы монтируете окно в готовую кровлю, определить по ней границы будущих откосов по стене мансарды до начала монтажа не выйдет.

Подготовка проема под откосы в готовой крыше

Если предполагается монтаж окна в готовую (утепленную) кровлю, то нужно сперва разобрать кровельный пирог, далее обычно прорезают черновое небольшое отверстие в крыше, а дальше уже можно четко все разметить, и вырезать проем точно под окно. Первым этапом нужно изнутри разрезать первый слой пирога (пленку, гипсокартон, вагонку и пр.), и сделать это нужно точно, по границам будущего внутреннего проема, чтобы не пришлось потом и отделку восстанавливать. Для этого вы должны четко понимать, где будет окно, и где начнутся откосы. Чтобы долго не объяснять, как это высчитать, и сэкономить вам время при монтаже, мы сделали специальный on-line калькулятор откосов, к которому мы вернемся чуть позже. Вам нужно просто определиться с высотой монтажа окна (ручка от пола) и выяснить параметры крыши. С этими данными можно выполнить расчёт откоса и отметить его границы по внутренней поверхности крыши до того как вы все разберете.

Формирование откосов в готовой кровле

Первым делом мы определяем расположение боковых откосов согласно расположению стропил и ваших планов на расположение окна. Ширина отверстия под откос в пароизоляции примерно равна ширине рамы окна (см. схему выше). Далее, по центру предполагаемого проема отмечаем высоту установки окна от пола. Тут можно сделать разрез вверх сантиметров 50 чтобы определить толщину кровельного пирога. В зависимости от толщины пирога, угла наклона крыши и размера окна можно вычислить, на сколько от отмеченной точки высоты сместится нижний и верхний откосы, то есть, откуда резать пленку (конвертом с углов к середине).

Чтобы рассчитать размер откоса и привязать его к монтажной высоте окна вам следует знать:

• высота окна — указана на коробке;
• толщина кровельного пирога — расстояние от внутренней поверхности (пленка, гипсокартон, вагонка...) до верхней точки кровельной конструкции, куда будут упираться кронштейны окна (обрешетка или сплошной настил);
• угол наклона — уклон крыши;
• размер прямых частей откоса — верхняя и нижняя части откоса, которые примыкают к окну. Обычно это 100 мм, и можно было бы зашить это значение в калькулятор по умолчанию, но в нашем строительстве не всегда получается как должно быть, поэтому и этот размер нужно указать.

Калькулятор откоса мансардного окна

H — высота от окна до пола; L — длина окна; T — толщина кровельного пирога; α — угол уклона крыши; p — размер прямых частей откоса.

Введите свои параметры:

L

T

α

p

Рассчитать

Расчет:

a = — мм	— от точки высоты до начала нижнего откоса
b = — мм	— от точки высоты до начала верхнего откоса
a₂ = — мм	— смещение нижнего откоса
b₂ = — мм	— смещение верхнего откоса
a₁ = — мм	— от точки высоты до проекции начала окна
b₁ = — мм	— от точки высоты до проекции конца окна

Имея расчёт от нашего калькулятора, нужно просто определить на крыше изнутри мансарды нужную высоту, и от нее отложить вверх и вниз нужную величину. Далее отметить ширину откоса (она равна ширине рамы), и вы получаете точный прямоугольник будущего проема. Внутренняя отделка аккуратно вырезается по периметру с запасом 2 см, а пароизоляцию следует разрезать от углов проема конвертом всередину, чтобы потом было удобно закрыть ею откос.

Подготовка монтажного проёма

Установка мансардного окна в крышу начинается с подготовки монтажного проёма. Все мансардные окна имеют стандартные размеры, указанные в паспорте (табличка на створке). В паспорте всегда приведены внешние размеры рамы, поэтому перемерять окно нет необходимости.

Монтажный проём должен быть во всех направлениях на 6,5–7 см больше размера окна — это обеспечивает пространство для утепления и выравнивания.

Кровельные материалы и конструкции крыши различаются, поэтому способ монтажа условно делится на два типа:

• в обрешётку;
• на сплошной настил.

Для крыши со сплошным настилом просто вырезается проём необходимого размера, и окно устанавливается непосредственно на настил. Края проема должны быть усилены снизу рейкой, аналогичного сечения с обрешеткой, чтобы край проема, куда будет опираться и крепиться окно, был прочным. Если рама окна не имеет боковых креплений, то боковые рейки можно не устанавливать. Для установки окна в обрешётку требуются дополнительные опорные рейки согласно инструкции.

Вырез в обрешетке

При установке мансардного окна на обрешётку нужно вырезать доски между стропилами по ширине окна с запасом 3,5 см с каждой стороны, а также смонтировать сверху и снизу две опорные рейки шириной 50 мм и высотой, равной рейкам обрешётки. Расстояние между верхней и нижней рейкой должно быть, как указано выше, на 6,5–7 см (лучше 7) больше длины окна.

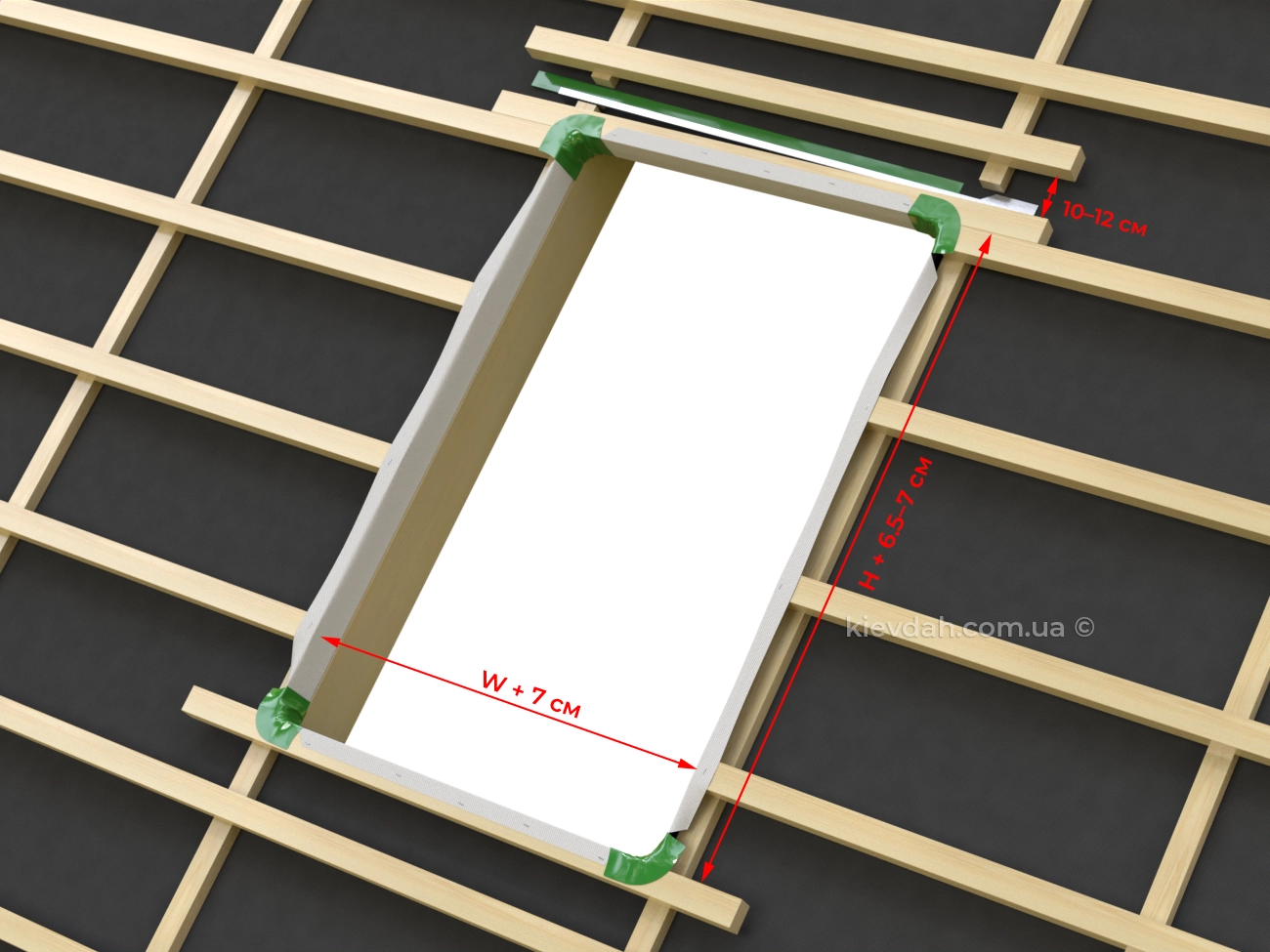

Монтажный проём для мансардного окна в обрешётке

Для правильного монтажа оклада над верхней рейкой дополнительно монтируется ещё одна рейка на расстоянии 10–12 см, если там нет штатной обрешётки.

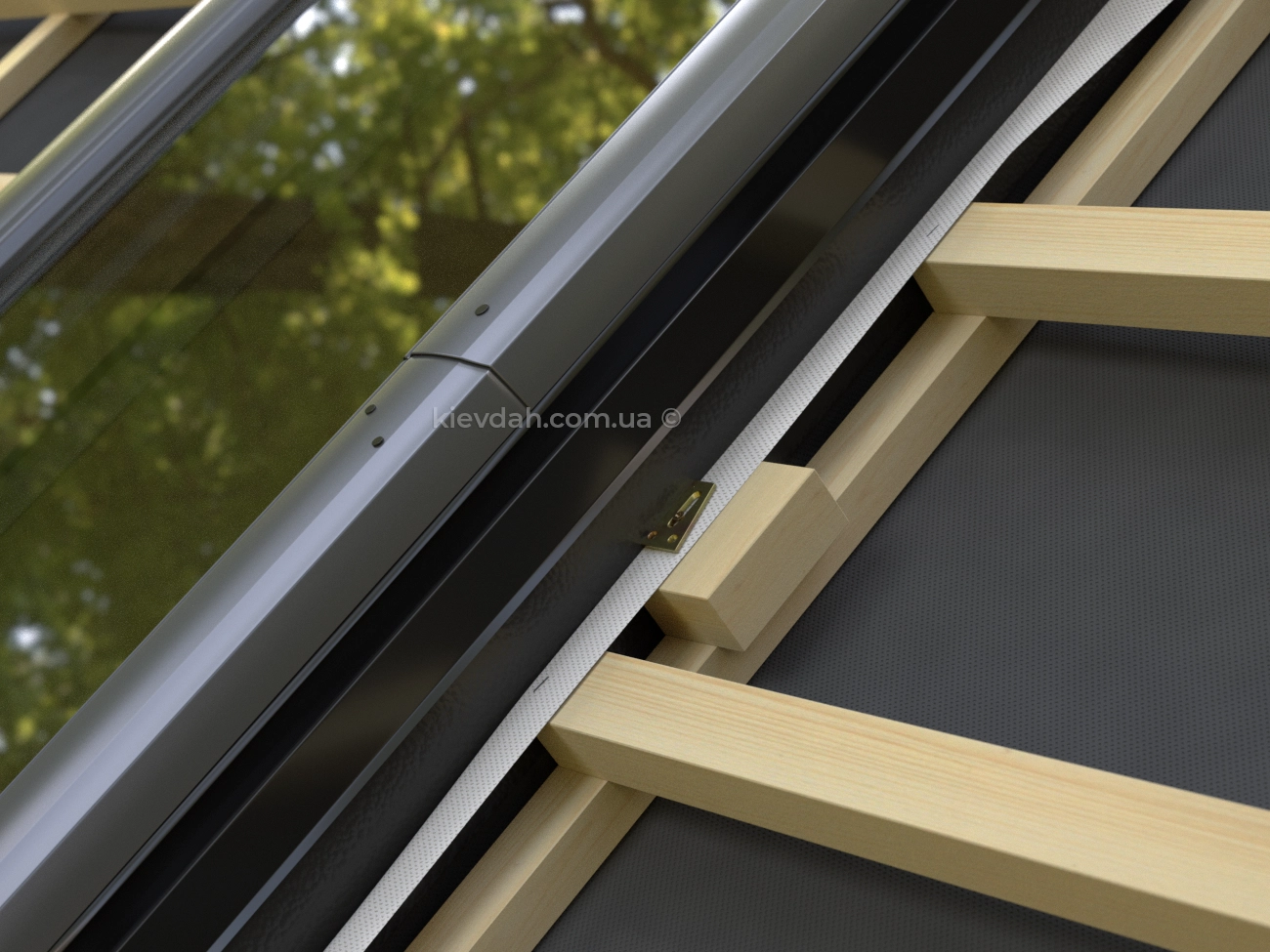

Окна до 140 см имеют 4 точки крепления, более длинные — 6. Если обрешётка не совпадает с точками крепления, на контррейку добавляются дополнительные короткие доски.

Опора под боковой кронштейн на окнах высотой от 140 см

Гидроизоляция

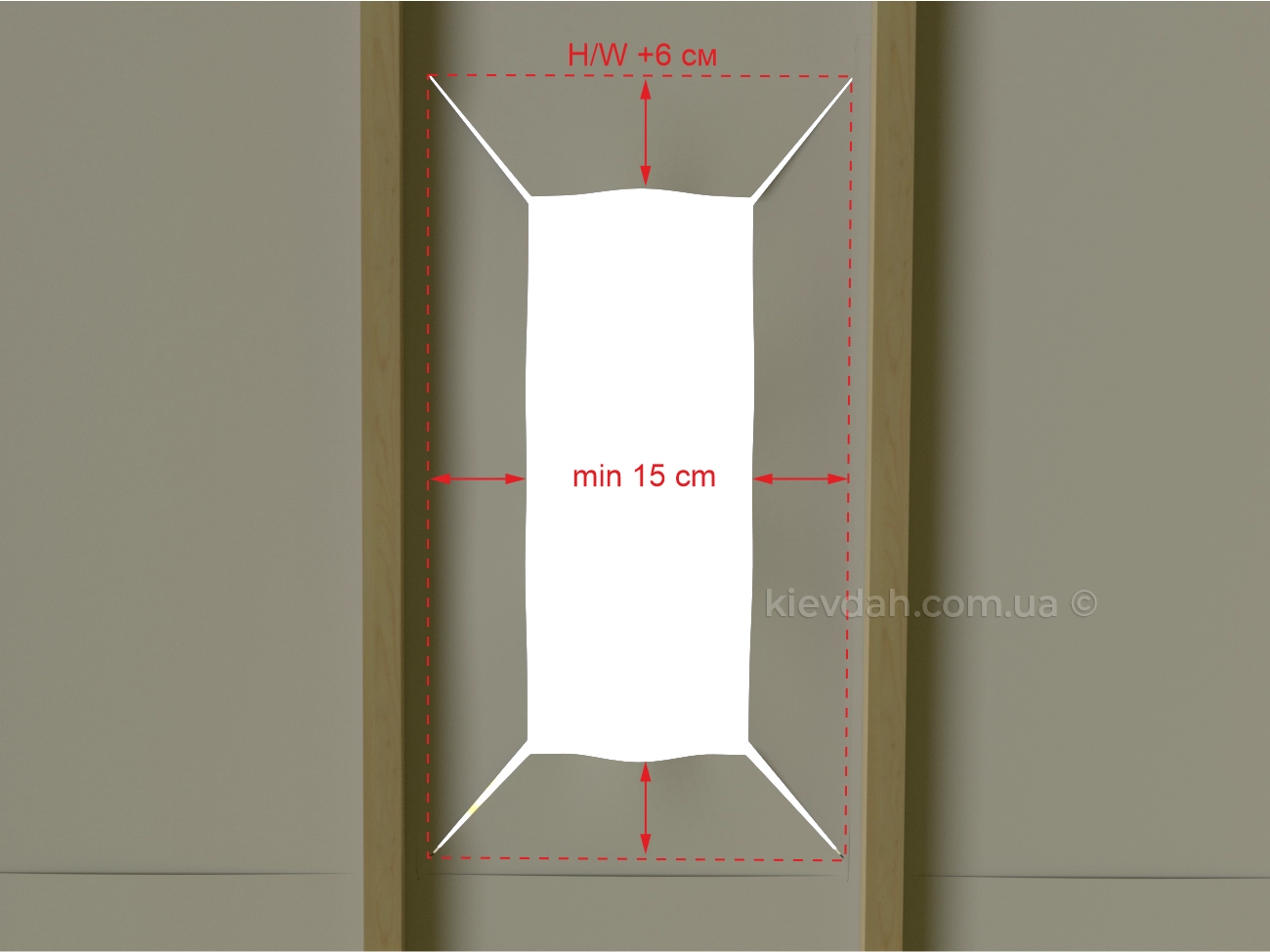

Гидроизоляционную мембрану нужно вырезать таким образом, чтобы отверстие было на 15—20 см меньше размера рамы с каждой стороны, с учетом толщины теплоизоляции самой рамы. Далее, от углов выреза делаются разрезы конвертом до реального размера рамы. Таким образом мы получим проем четко по раме, при этом у нас будут полосы мембраны по бокам окна, которые заворачиваются на обрешетку. Края мембраны фиксируются степлером, углы обязательно проклеиваются монтажной лентой, чтобы вода (конденсат) не затекала в монтажный проем, а огибал окно и текла далее, вниз по скату.

Разрез гидроизоляции кровли

Монтаж антиконденсатного желобка

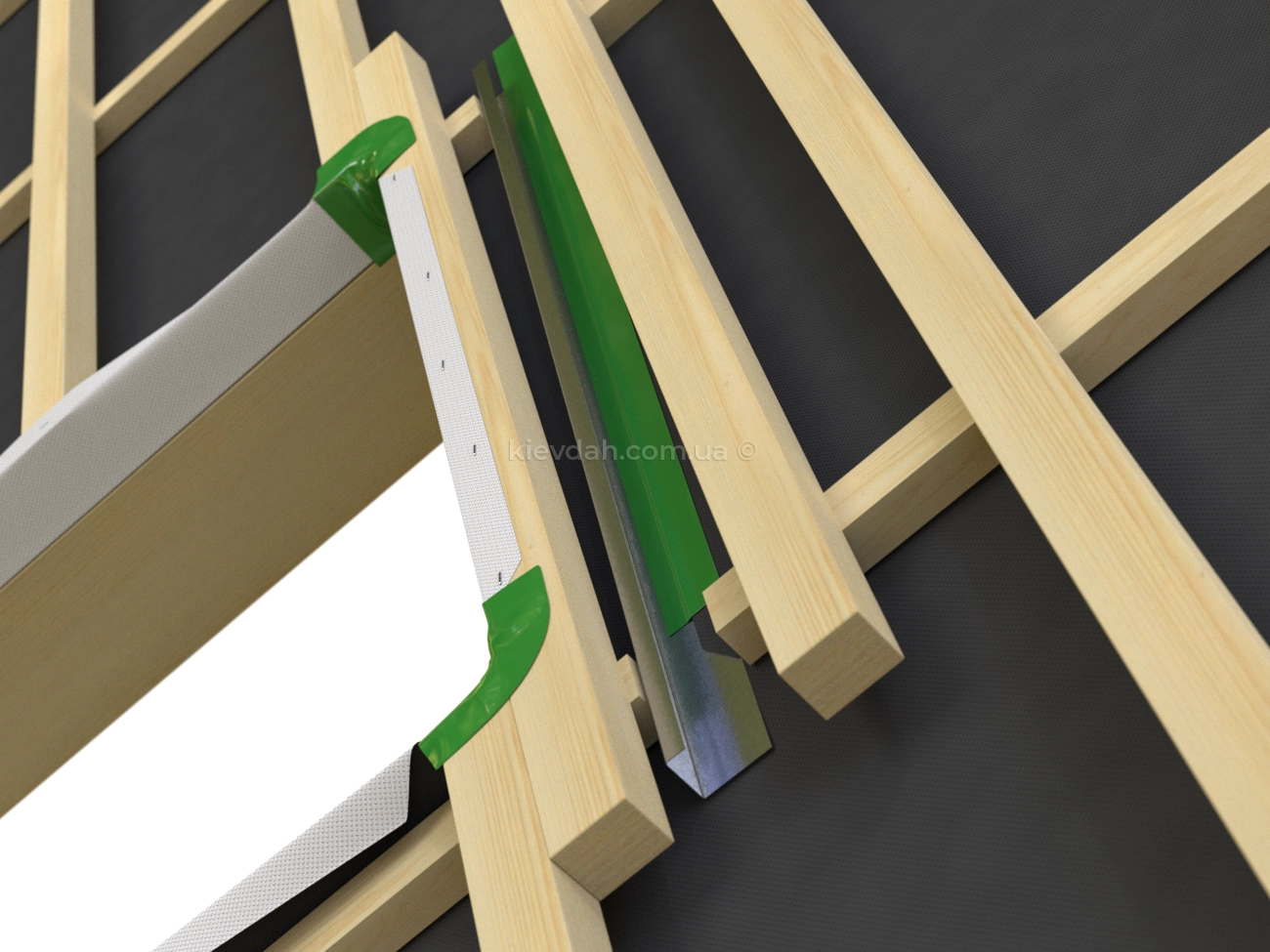

Антиконденсатный желобок устанавливается над окном под небольшим углом для отвода влаги. Для этого частично вырезается контррейка, а мембрана разрезается П-образно. Верхний край мембраны приклеивается к планке желобка.

Желобок для отвода конденсата

После этого подготовку монтажного проёма можно считать завершённой.

Монтаж окна

Одним из основных преимуществ окон Roto является то, что они с завода полностью готовы к монтажу и не требуют никаких дополнительных сборок. Даже теплоизоляция рамы уже установлена на заводе, поэтому эти окна требуют минимального времени на монтаж по сравнению с другими производителями.

Установка рамы

Если у вас есть напарник и окно устанавливается в новую крышу, можно вдвоём поставить окно в подготовленное место, зафиксировать его саморезами в штатные отверстия и переходить к следующим этапам (регулировка створки, установка оклада, работа с кровельным покрытием). Но если монтажник работает один или окно устанавливается в готовую кровлю, для облегчения работы изнутри помещения створка легко отсоединяется от рамы, производится монтаж рамы без створки, затем створка устанавливается обратно в уже смонтированную раму.

Как отсоединить створку, показано в инструкции по монтажу: каждая модель окна из-за различий фурнитуры имеет свои особенности, указанные в инструкции. Поэтому способ снятия створки мы здесь рассматривать не будем, так как вариантов много, а сделать это очень просто.

После установки рамы на подготовленное место её нужно прикрутить в продолговатые отверстия кронштейнов, установить створку (если вы её снимали), выровнять зазоры между рамой и створкой — нижний и боковые — и докрутить ещё по одному саморезу в круглые отверстия кронштейнов. По два самореза на кронштейн вполне достаточно. Саморезы есть в монтажном комплекте окна, но если они потерялись, ни в коем случае не используйте чёрные саморезы — они легко ломаются после монтажа, что может вызвать проблемы в эксплуатации.

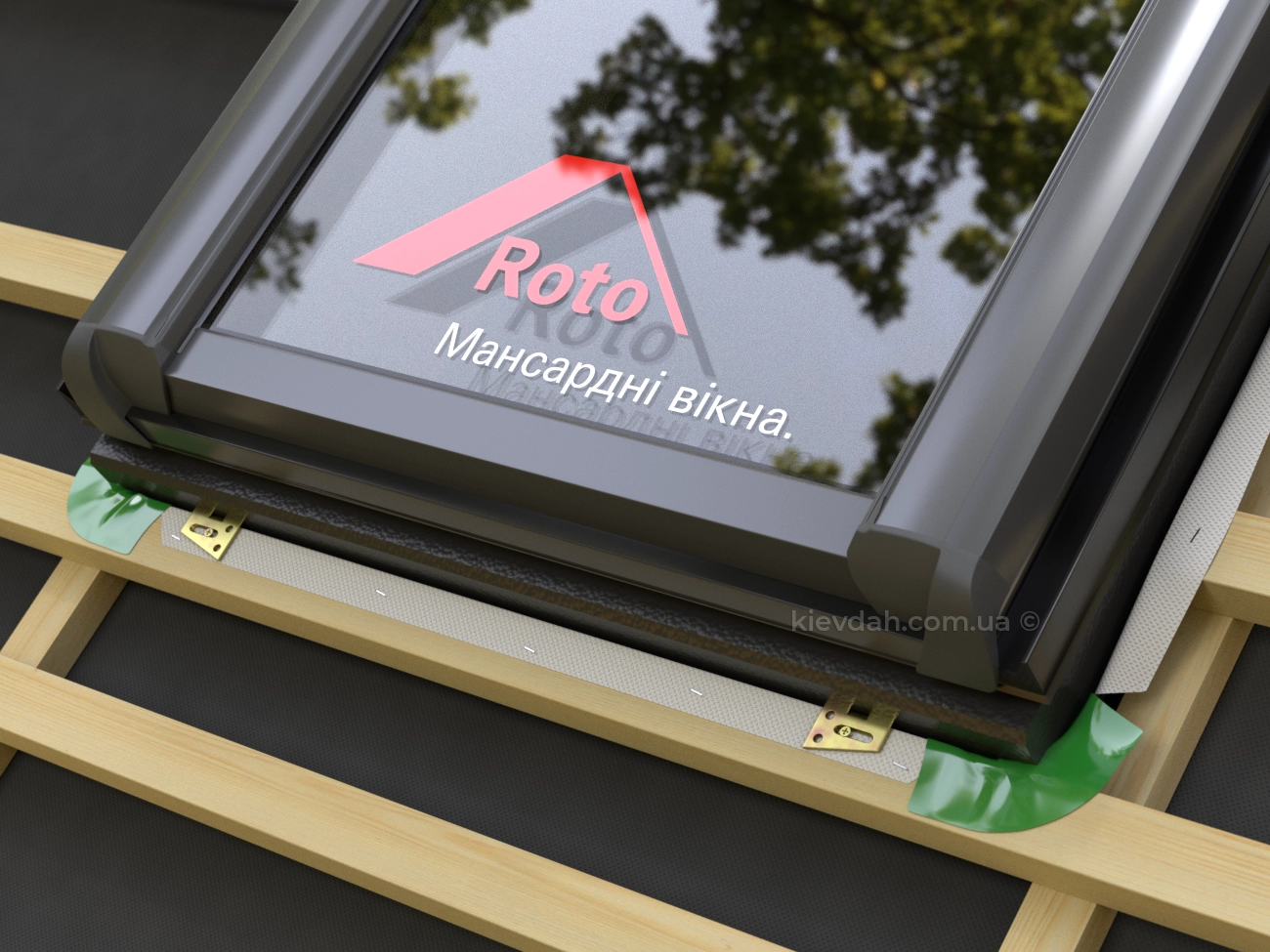

Первичное крепление рамы к крыше

В целом установка рамы — процесс быстрый и простой, но от этого этапа зависит качество монтажа, срок службы окна и комфорт в комнате. Дело в том, что крыша очень редко бывает идеально ровной, так как строительный лес обычно среднего качества. Поэтому рама принимает на себя все неровности, из-за чего створка смещается и появляются проблемы — возникают сквозняки и подтирание рамы при открывании окна. Поэтому перед окончательной фиксацией нужно открыть окно на проветривание и проверить нижний и боковые зазоры. Нижний должен быть строго прямоугольным, а боковые одинаковыми с обеих сторон.

После первичной фиксации нужно открыть окно на проветривание и проверить равномерность зазоров.

Регулировка зазоров

Если при открытом на проветривание окне видно, что створка стоит неровно, зазоры нужно сразу исправить, так как на этом этапе это делается очень легко, а после монтажа делать это нежелательно, хотя фурнитура Roto это и позволяет. Несмотря на возможность фурнитуры изменять положение створки уже установленного окна, корректировка зазоров может понадобиться через некоторое время, когда крыша немного просядет. Но если эксцентриковые болты уже стоят в крайнем положении из-за неправильно установленной рамы, возможности для повторной корректировки может уже не быть. В таком случае поможет только демонтаж и повторный монтаж окна с разрушением внутренней отделки откосов.

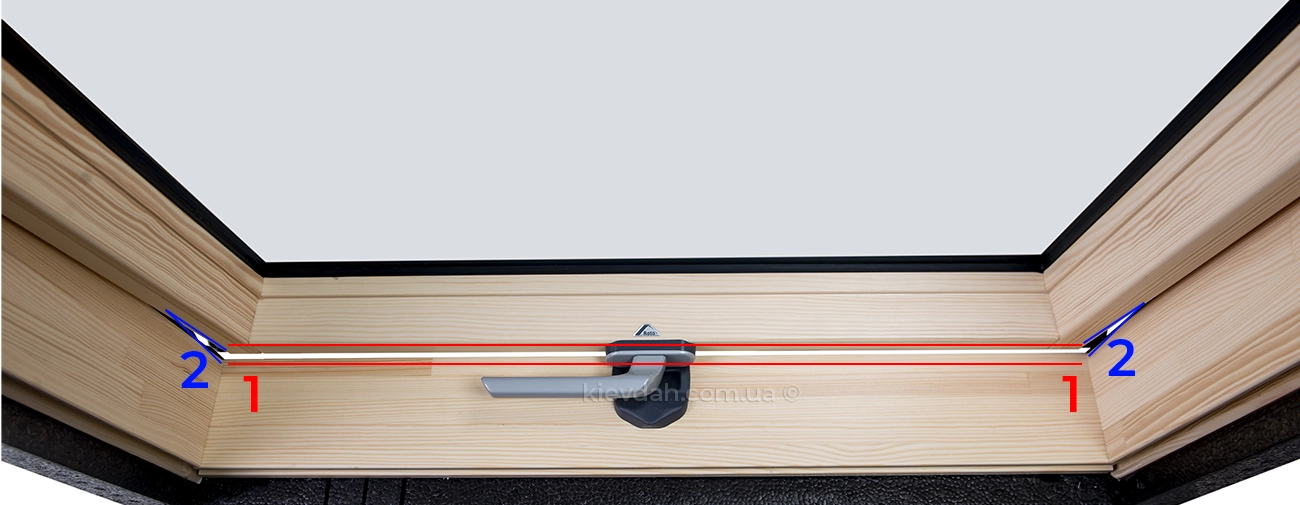

Проверка зазоров (горизонтального и вертикальных)

Фотография демонстрирует наличие перекоса створки по нижнему краю, что требует его устранения.

Нижний зазор

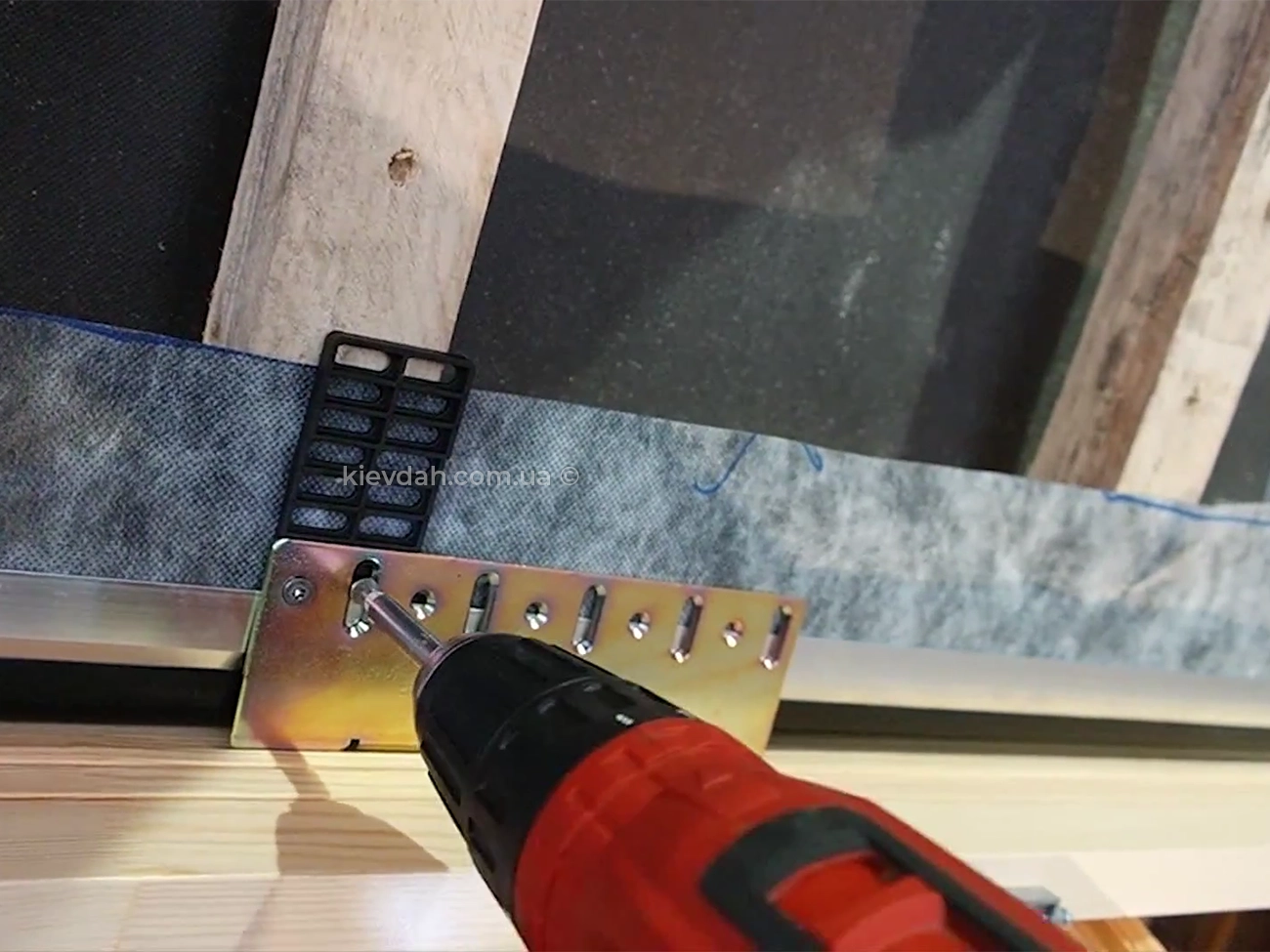

Выравнивается подкладкой пластиковых прокладок разной толщины под один из верхних кронштейнов. Чтобы выровнять нижний зазор, достаточно под один верхний кронштейн рамы подложить комплектную пластиковую пластинку. Они есть в монтажном наборе разной толщины и их можно комбинировать.

Регулировка нижнего зазора створки путём подъёма верхнего угла рамы

Боковые зазоры

Если боковые зазоры разные, верхнюю часть рамы нужно немного сдвинуть в сторону. Так как первичный монтаж выполняется в продолговатые отверстия, от лёгкого удара ладонью по внутренней верхней части рамы она сдвинется, и боковые зазоры выровняются.

Монтаж дополнительной гидроизоляции

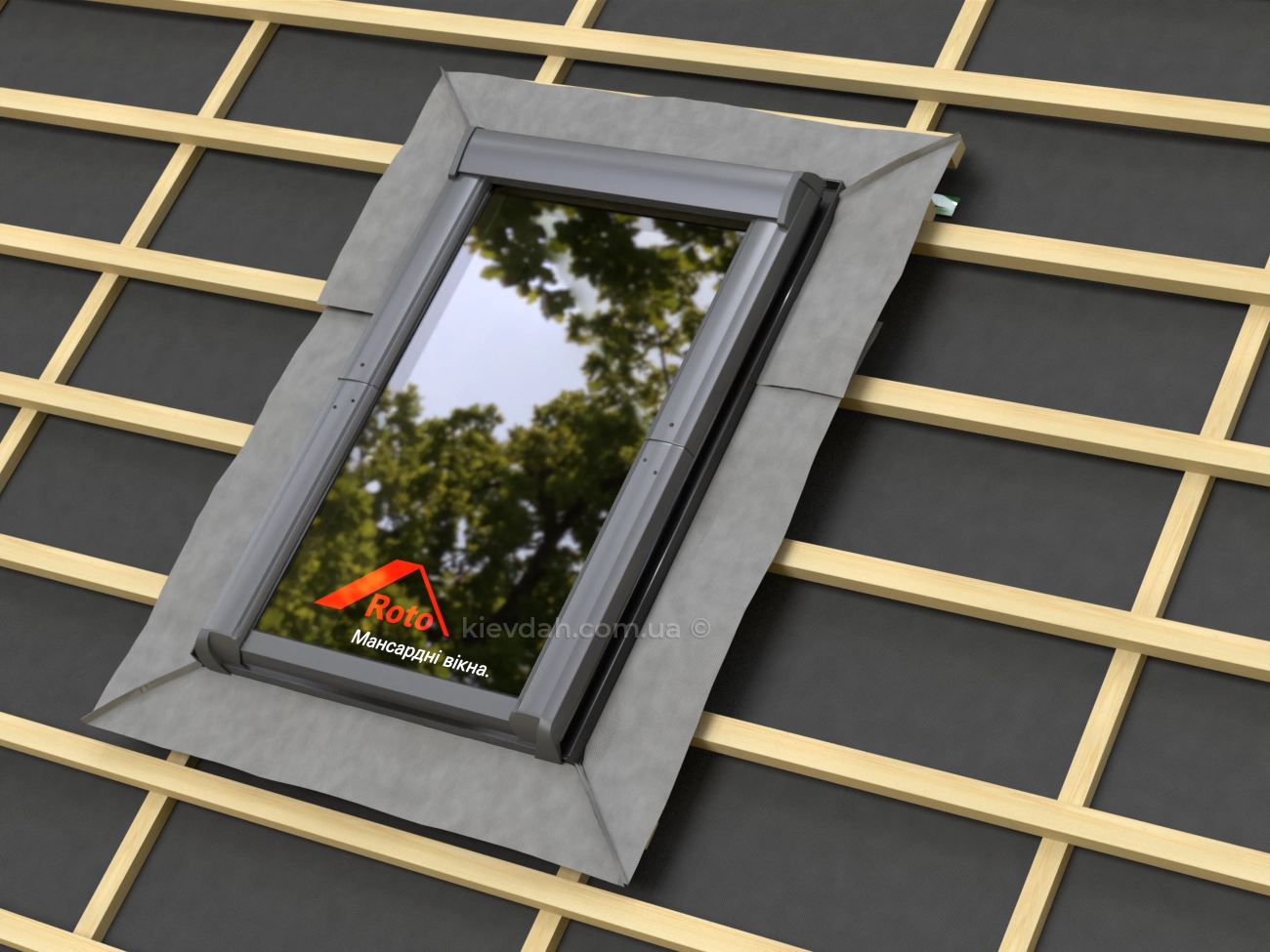

Чтобы дополнительно защитить оконный проём от влаги, а также исключить сквозняки, рекомендуется монтаж гидроизоляции ASA. Это готовый фартук из супердиффузионной мембраны, вырезанный под размер окна. В комплекте также идёт рулон монтажного скотча, который в любом случае необходим для монтажа окна.

Гидроизоляция ASA

Гидроизоляция должна быть заведена под резинку на раме окна и опущена на кровельную мембрану. Для лучшего прилегания гидроизоляции над обрешёткой её разрезают, оставляя треугольный язычок для предотвращения затекания воды в прорез.

ASA также должна быть заведена под конденсатный желобок и приклеена к нему сверху. По периметру окна гидроизоляция прибивается степлером к обрешётке и контррейке.

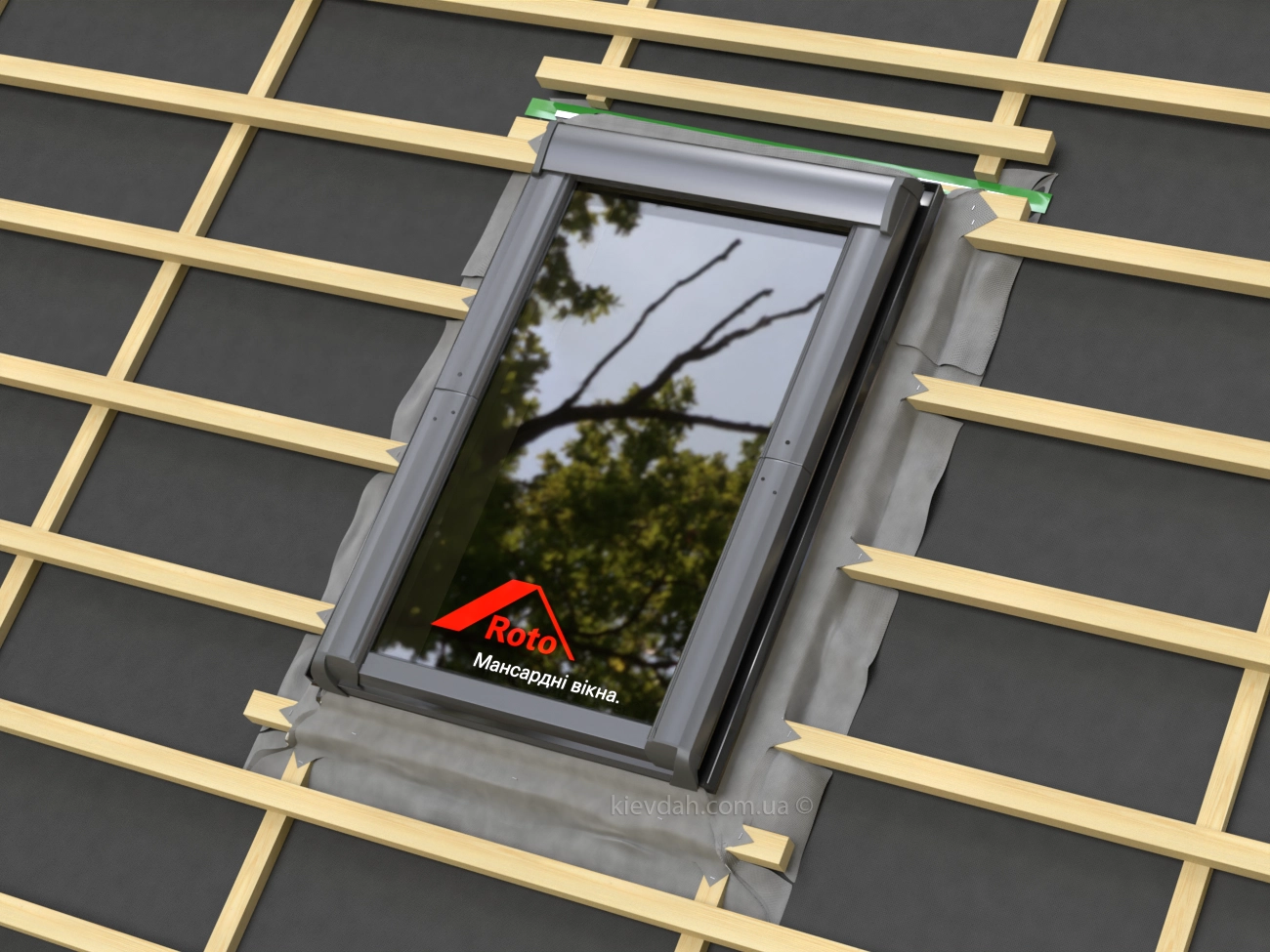

Монтаж гидроизоляции вокруг окна

Монтаж оклада

Оклад — это главный элемент защиты крыши от затекания воды в месте стыка окна и кровельного покрытия, поэтому он должен быть всегда. Но от типа покрытия зависит и тип оклада. Основные отличия окладов — в нижнем фартуке. Есть оклады для профилированных покрытий, которые принимают любую форму и плотно прилегают к неровной поверхности, и есть оклады для плоских покрытий, таких как битумная черепица или плоская натуральная черепица. Установить оклад для плоского покрытия на металлочерепицу или подобный материал не получится. Подходящий оклад вам должен рекомендовать менеджер, который продавал окно. Но независимо от типа оклада технология монтажа у всех одинакова.

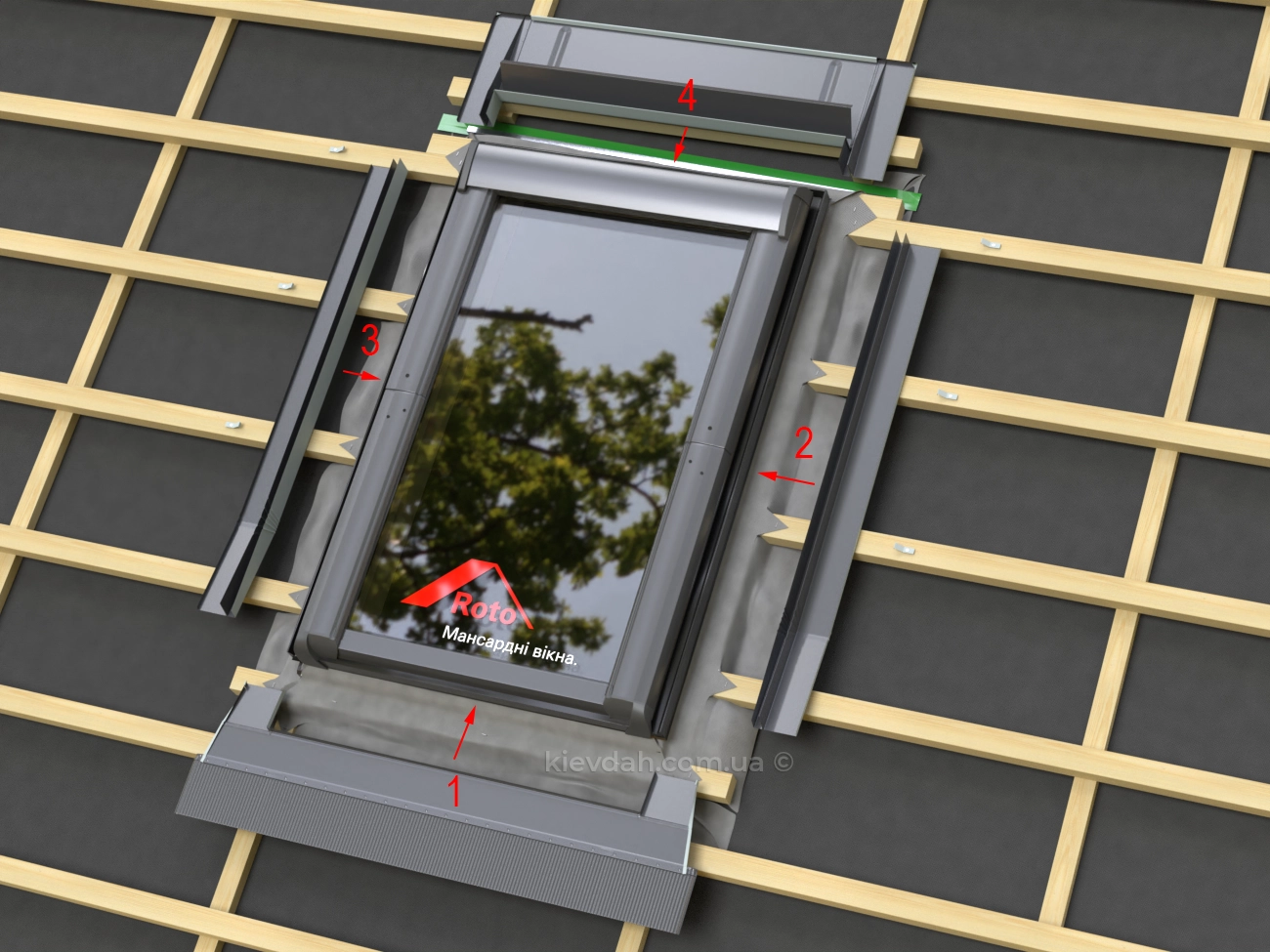

Части гидроизоляционного оклада

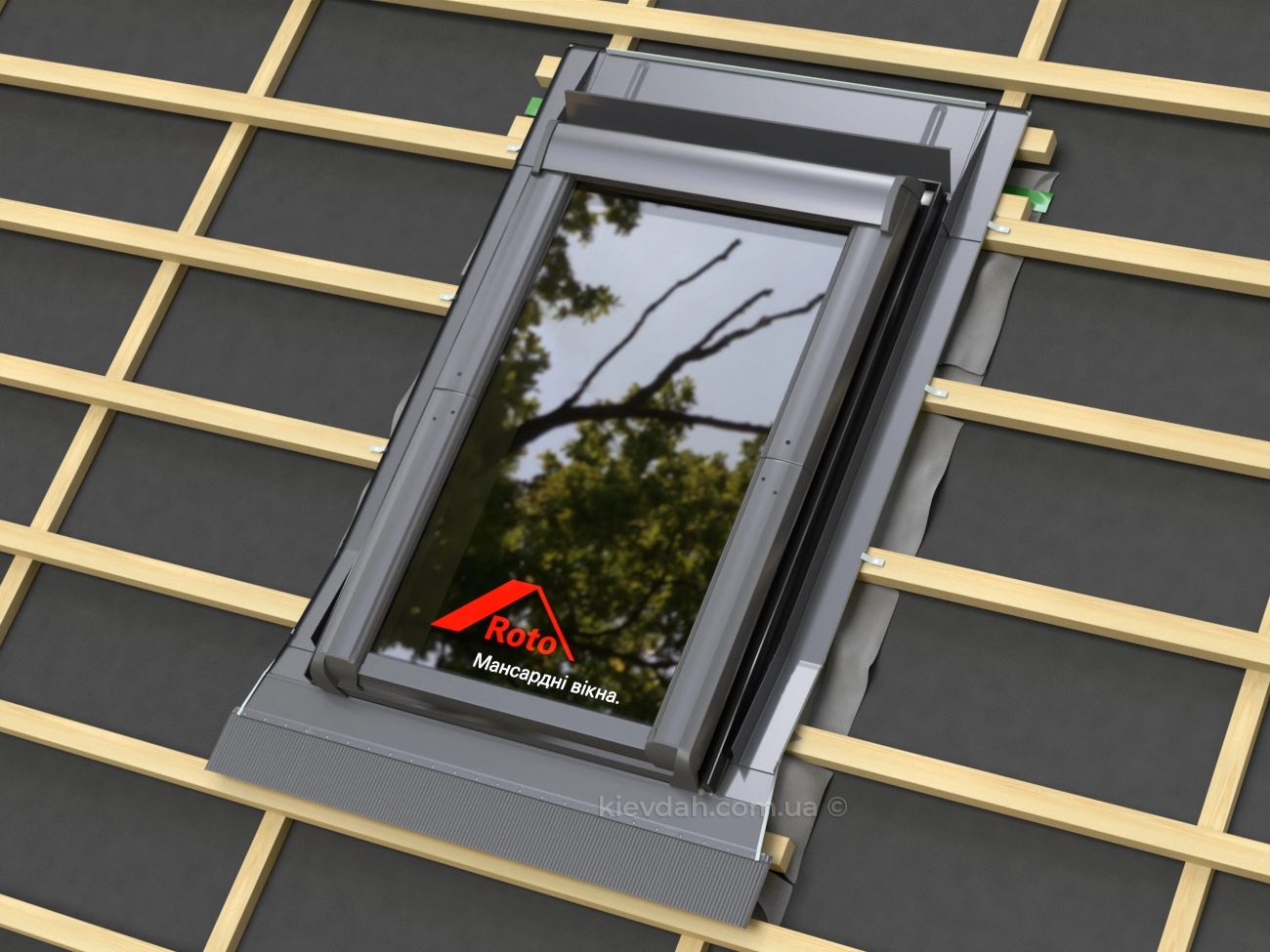

Монтаж происходит в такой последовательности: сначала монтируется нижняя часть, которая выходит на кровельное покрытие, затем устанавливаются боковые желобки, и в завершение монтируется верхняя часть. Для окон серии Designo оклад вставляется под резинку, на окнах Roto Q закрывается металлическими накладками на раме. Все части оклада соединяются между собой путём загибания фиксаторов, расположенных на деталях оклада. К обрешётке боковые желобки крепятся кляммерами, которые идут в комплекте. Нижняя часть оклада дополнительно фиксируется двумя гвоздями к раме окна под резинкой, в обозначенных местах.

Смонтированный гидроизоляционный оклад

Монтаж кровельного покрытия

Кровельное покрытие не должно вплотную подходить к оконной раме, и вокруг окна часть оклада должна оставаться открытой. Боковые и вертикальные расстояния от покрытия до окна зависят от типа покрытия и вида оклада. Все эти расстояния указаны в инструкции к окладу.

Так как основная часть оклада находится под кровельным покрытием, а нижняя часть выходит на него, при монтаже металлической кровли (металлочерепица, профнастил, фальц) в нижних углах проёма нужно сделать клиновидные вырезы, чтобы просунуть в них нижнюю часть оклада. Ширина выреза должна быть около сантиметра, но заканчиваться он должен в одной точке, чтобы исключить затекание воды.

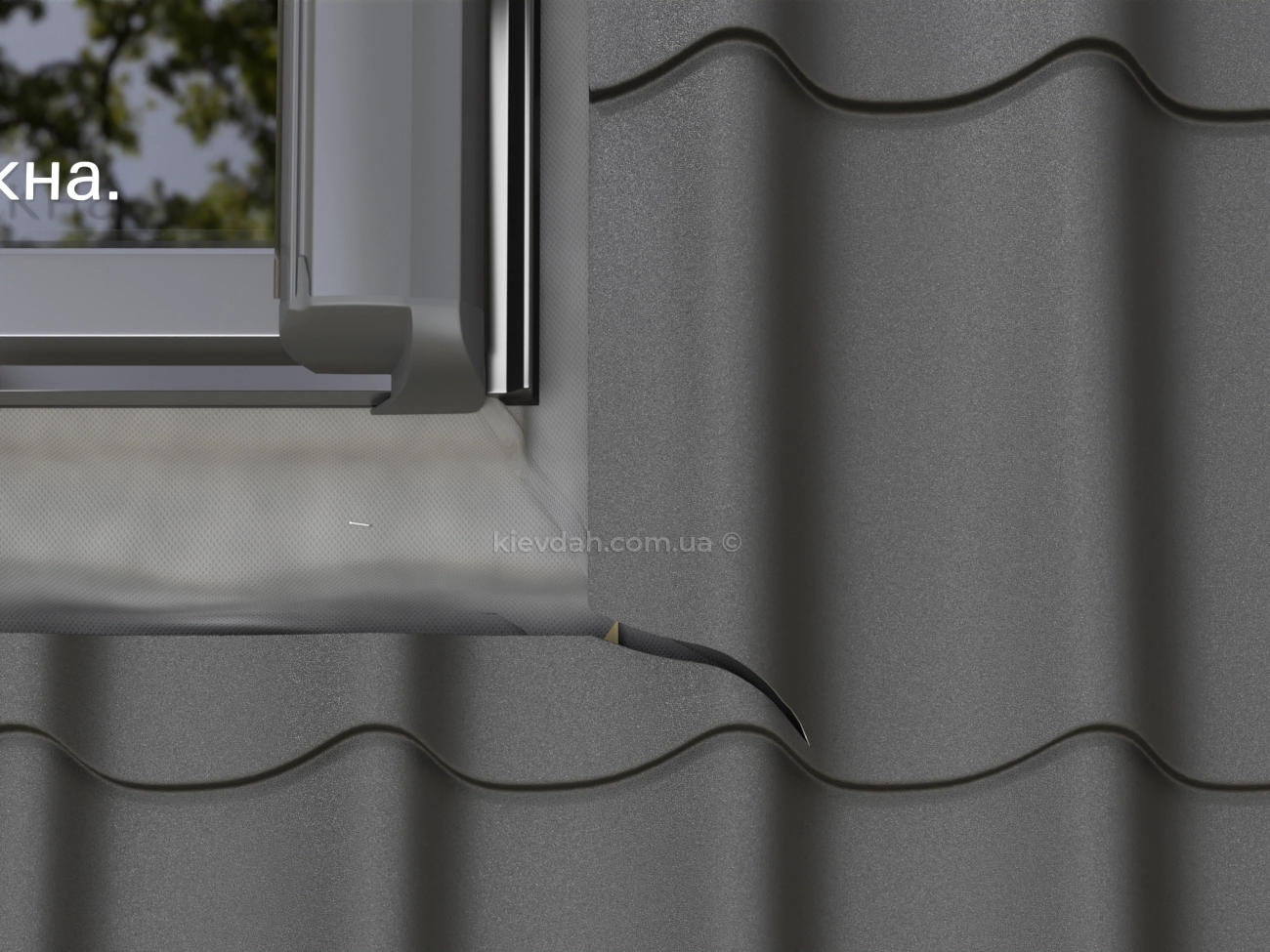

Клиновидный вырез в металлочерепице под оклад

Обратите внимание, что никакая деталь оклада при монтаже покрытия не может быть просверлена, прокручена саморезами, пробита гвоздями или другим креплением, так как по окладу стекает очень много воды и любые отверстия могут вызвать протекание крыши и повреждение отделки мансардного помещения.

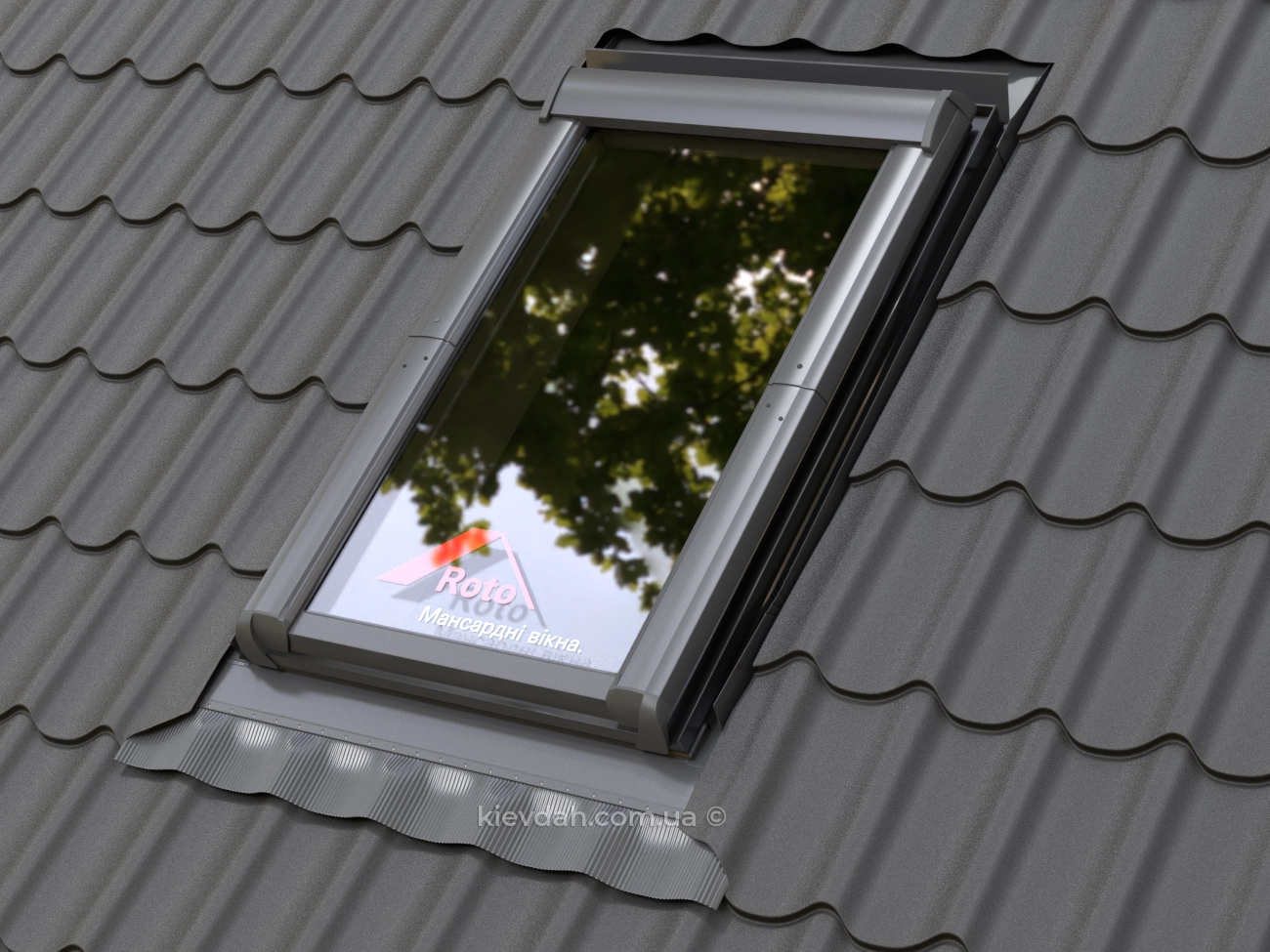

Смонтированное мансардное окно в металлочерепицу

Вывод

Итак, мансардные окна Roto монтируются гораздо проще и быстрее, чем окна других производителей, но требуют строгого соблюдения указаний и рекомендаций инструкции. Тогда ваша крыша с мансардными окнами Roto обеспечит вам комфорт, а проблемы, свойственные мансардным окнам из-за ошибок монтажа, вас не коснутся.
