Фальц-настил (волна, трапеция)

Фальц-настил – профилированное кровельное покрытие из металла. Изготавливается под заказ в профиле «Волна» или «Трапеция» на заводе Tile. Материал придуман как бюджетный и более простой в монтаже вариант фальцевой кровли. Фальц-настил монтируется по тому же принципу что и профнастил, но выглядит как фальцевая кровля. Именно поэтому он и получил свое название, происходящее из сочетания слов «фальцевая кровля» и «профнастил».

Варианты профиля Фальц-настила

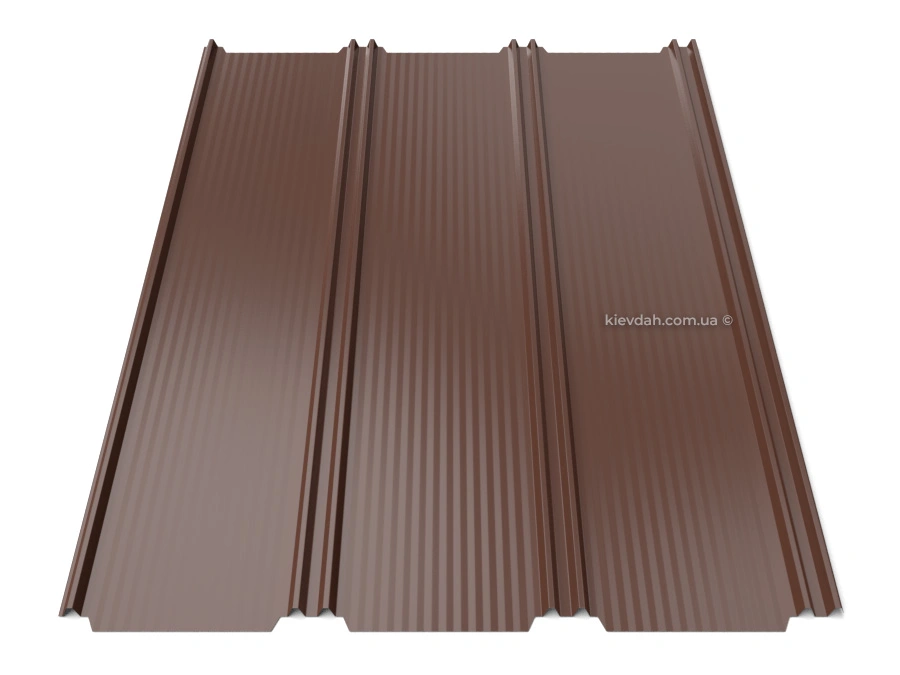

«Волна»

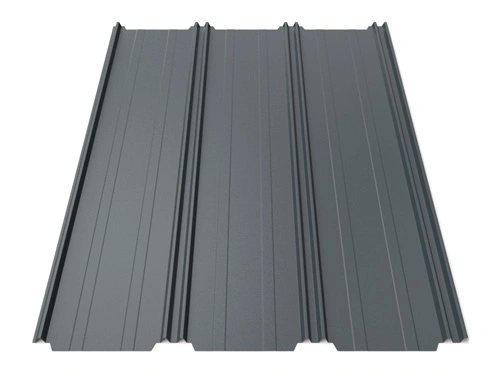

«Трапеция»

Эти два варианта отличаются только внешним видом, с технической точки зрения они идентичны, поэтому выбирайте тот, который вам больше нравится по внешнему виду. Фальц-настил с гладкой поверхностью завод Тайл не изготавливает. Микропрофилирование листа делается для того, чтобы добавить материалу жесткости и минимизировать образования волн на металле от расширения при нагреве или неровного основания, потому что деформированная поверхность металла хорошо видна в солнечную погоду и может слегка подпортить внешний вид кровли. Нужный вам профиль выбирается в параметрах товара, которые расположены под ценой.

Фальц-настил изготавливается под заказ из любого металла который есть в ассортименте завода Тайл. Данный ассортимент время от времени меняется и наличие того или иного металла в выбранном цвете следует уточнять у менеджера перед оплатой заказа. Разный металл имеет разные характеристики, которые влияют на срок службы, гарантию и цену. В ассортименте могут быть варианты в толщине 0,45, 0,5 и 0,6 мм. Импортный металла завозится чаще всего с Германии, Австрии, Словакии, Кореи, Индии, и Китая. Среди производителей кровельной стали могут встречаться Ferogal, ArcelorMittal, Dongbu, U.S. Steel, ThyssenKrupp, Voestalpine, Speira (алюминий). Цвет и производителя металла можно выбрать в параметрах товара под ценой, после чего отобразится актуальная цена со скидками на выбранный металл.

Для черного металла в качестве антикоррозионного покрытия может использоваться как цинк (Zn) так и сплав цинка с магнием, (MgZn) который значительно надежнее защищает метал от коррозии. А также новинка на рынке Украины от эксклюзивного импортера Тайл – кровельный алюминий Speira с матовым полимерным покрытием толщиной 0,6 мм.

Варианты металла для фальц-настил

Фльц-настил изготавливается из листового металла шириной 1250 мм, но лист разделен на три более узких сегмента. Это позволяет в три раза сократить время монтажа (вместо трех листов монтируется всего один). Крепление листа происходит обычными кровельными саморезами меду рядом расположенными ребрами с шагом по длине 30–40 см. Листы монтируются в нахлест. Высота замка получается 19 мм, чего вполне достаточно для предотвращения протечек на стыках листов. Для продольного соединения необходимо использоваться специальную соединительную планку, как и в фальцевой кровле, за которую будет цепляться верхний лист нижним загнутым краем. Края листов изначально не загнуты, поэтому при необходимости это следует делать вручную на объекте в процессе монтажа. Таким же способом нижний лист крепится к специальной карнизной планке для ухода от использования саморезов по карнизу.

Основание под фальц-наслит по рекомендации производителя необходимо делать сплошным, что б покрытие было ровным и не имело неровностей на поверхности, которые хорошо видны в солнечную погоду. В качестве основания лучше всего применять влагостойкую ОСБ плиту толщиной 15-22 мм (в зависимости от шага обрешетки, угла наклона кровли и предполагаемых ветровых и снеговых нагрузок). Для снижения возможности появления волн («хлопков») на листе, его поверхность имеет почти незаметное, но весьма эффективное микропрофилирование.

С верхней стороны металла, в зависимости от производителя может быть цветное полимерное покрытие разного типа и фактуры, более или менее зернистое, а также с разной степенью блеска. В ассортименте завода есть металл с покрытием Мат, Crystal и High Build (HB). У каждого типа покрытия есть свой перечень доступных к заказу стандартных цветов, которые вы можете выбрать по своему вкусу.

Варианты цвета матового покрытия

RAL8019

Темно-коричневий

RAL8017

Шоколадно-коричневий

RAL3005

Вишневий

RAL3009

Червоний

RAL8004

Цегляний

RAL6020

Оливковий

RAL6005

Темно-зелений

RAL7024

Сірий

RAL7016

Графіт

RAL9005

Чорний

Покрытие Polyester Crystal

Crystal – крупнозернистое, рельефное покрытие из полиэстера на австрийском металле толщиной 0,5 мм от завода VoestAlpine. В качестве антикоррозионного слоя применяется вместо популярного цинка магний-цинковый сплав в количестве 90 граммов на квадратный метр. По степени защиты это приравнивается к 275 грамм цинка. С обратной стороны металла толстый слой грунта по которому нанесена маркировка изготовителя.

RAL8019

Темно-коричневий

RAL3005

Вишневий

RAL8004

Цегляний

RAL7016

Графіт

RAL9005

Чорний

Покрытие Polyester High Build

High Build – инновационное полимерное покрытие из полиэстера с мелкозернистой фактурой, которое наносится на словацкий металл U.S. Steel толщиной 0,5 мм с максимальным количеством цинкового слоя 275 граммов. Данное покрытие отличается большой износостойкостью и длительным сроком службы. Из металла «Хай Билд» изготавливают кровельные и фасадные отделочные материалы, а также водосточные системи, где требования к износостойкости защитного слоя на порядок выше чем для кровельного материала. Благодаря надежной защите металла от коррозии, на фальц-настил в покрытии HB предоставляется гарантия 50 лет.

RAL8019

Темно-коричневий

RAL7016

Графіт

RAL9005

Чорний

Варианты цветов матового покрытия Speira

Матовое покрытие на алюминии Speira очень похоже на обычный polyester мат, но отличие все же есть. Поверхность имеет более сильный блеск изернистость покрытия что-то среднее между крупнозернистым Crystal и PEMA.

RAL8017

Шоколадно-коричневий

RAL7016

Графітовий

RAL9005

Чорний

Варианты цвета глянцевого покрытия

RAL8017

Шоколадно-коричневий

RAL3005

Вишневий

RAL5005

Яскраво-синій

RAL5010

Синій

RAL6005

Зелений

RAL9006

Сірий металік

RAL1015

Бежевий

RAL1003

Жовтий

RAL9003

Сигнально-білий

RAL9010

Молочно-білий

Длина листа фальц-настила изготавливается под заказ и ограничена только возможностями транспортировки (до 12 метров). Но вы должны понимать, что поднять 12 метровый лист тонкого металла и не повредить его крайне сложно, поэтому мы рекомендуем использовать длину листов до 5 метров, а при необходимости накрыть более длинный скат просто соединять несколько листов по длине при помощи скрытой соединительной планки. Ширина листа стандартная и неизменная. Полная ширина листа по которой ведется подсчет необходимого количества материала составляет 1095 мм. Монтажная (рабочая, полезная) ширина по которой ведется расчет необходимого количества листов составляет 1065 мм.

Рекомендации по монтажу фальц-настила

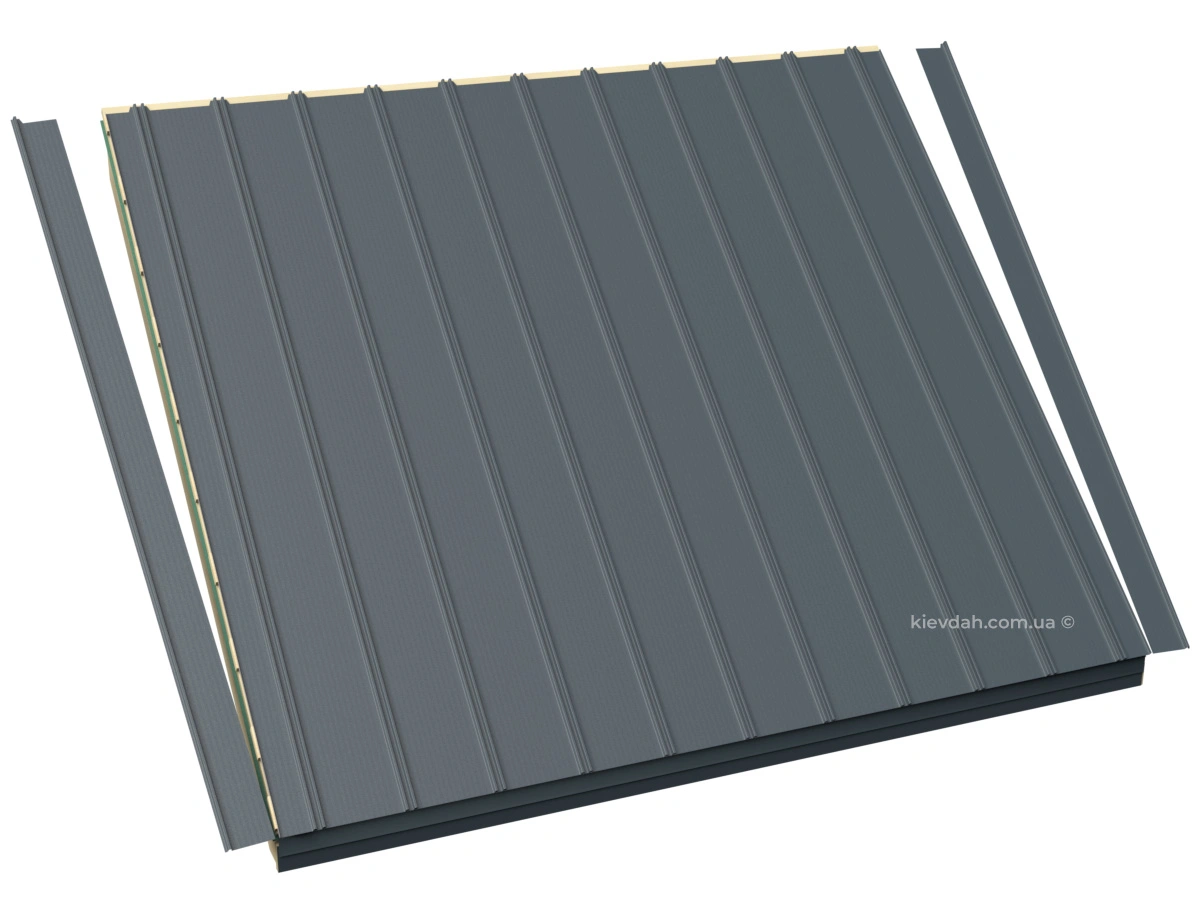

Симметричное расположение листов на скате

Для того чтобы кровля выглядела красиво и симметрично, необходимо сделать так, чтобы расстояния крайних ребер от краев ската было одинаково, как с левой так и с правой сторон. Поскольку проект кровли не всегда адаптирован именно под фальц-настил и ширина ската редко бывает кратна ширине листов, поэтому листы следует сдвинуть, чтобы обрезать с обеих сторон ската равные части. Таким образом будет достигнута симметрия и гармония в кровле. Обратите внимание, что края обрезанных листов подгибаются вверх на 20 мм чтобы исключить затекание воды на кровельный каркас.

Устройство карнизного свеса для фальц-настила

Благодаря скрытым местам креплений листа и зацепу нижнего края за карнизную планку, фальц-настил от Тайл не имеет видимых саморезов на крыше и смотрится очень стильно и акуратно. К тому же неопытному человеку будет очень сложно отличить эту крышу от фальцевой, при этом цена на нее значительно дешевле, а качество применяемых производителем материалов для производства продукции позволяет давать этому изделию гарантию до 50 лет.

Соединение листов фальц-настила при помощи соединительной планки

В целом, фальц-настил монтируется по принципу обычного профнастила, но из-за особенностей формы профиля некоторые нюансы все таки есть. Например, стыковку листов в длину на скатах более 7 метров (это максимально возможная длина листа) производитель рекомендует осуществлять при помощи небольшой стыковочной планки. Она монтируется на нижний лист и служит местом зацепа для верхнего. Таким образом достигается надежная фиксация листа по всей длине нижнего края без сквозного вкручивания саморезов. А если не использовать планку стыка и при этом между ребрами профиля не выполнять дополнительную фиксацию саморезами, в этих местах верхний лист может выгибаться дугой и не плотно прилегать. Во-первых это с эстетической точки зрения не хорошо, а во-вторых в эту щель может задуваться ветром большое количество воды, провоцировать протечки и приход в негодность деревянного каркаса.

Монтаж ендовой планки для фальц-настила

На ендовой планке (внутренний желоб) сделаны специальные складки для зацепа нижнего края листа за планку. Это также как и с карнизом и стыком листов, позволяет уйти от применения саморезов в самом ответственном узле кровельной конструкции. Но поскольку лист для монтажа в ендову подрезается по месту кровельщиками, необходимо срезать край не ровно, а создать выступы листа на 25 мм за ребра, точно так же, как это было изначально сделано на заводе для ровного края, только выполнить такой же принцип реза по диагонали. Выступающий участок листа за замок необходимо загнуть назад для того чтобы сделать им зацеп за желоб.

Способ обрезки листа фальц-настила в ендове

Резать листы и комплектующие планки «Болгаркой» категорически запрещено! Для этого используют ручные или электрические ножницы по металу.

Не используйте отрезные круги для резки металла. Они перегревают и сжигают защитный слой металла по краю листа, после чего незамедлительно начинается коррозия. В добавок этому разлетающиеся в разные стороны искры прожигают и повреждают защитный слой листа по всей его поверхности. При резке листов ножницами ничего подобного не происходит. Слой цинка, которым покрыт металл, попадает на его срез и продолжает защищать лист от коррозии на протяжении всего гарантийного срока.

Для организации перегиба крыши используется тот же принцип, что и для ендовы с той разницей, что в зацеп монтируется листы только с верхнего ската. Листы с нижнего ската накрываются сверху планкой перегиба для. Для того чтобы закрепить планку к нижнему листу и не деформировать ее при этом, применяется П-планка. Она прикручивается между ребрами настила и создает цельную ровную поверхность для монтажа и крепления к ней планки перегиба.

Внутренний перегиб кровли и устройство примыкания к димоходу на крыше из фальц-настила

Планка стеновой защиты монтируется в местах примыкания кровли к вертикальным стенам и димоходом. В местах, где планка расположена вдоль ската, она монтируется непосредственно на поверхность фальц-настила. Там где она устанавливается поперек ребер, для крепления ее к основанию применяется П-планка по аналогии со способом, описанным выше, для планки перегиба.

Монтаж конька на П-планку

Конек, как планка перегиба и стеновая защита, также монтируется на П-планку для фальц настила. При таком монтаже и конек надежно фиксируется, и закрываются щели под планкой, куда может задувать снег. Вентиляция кровли продолжает осуществляться в небольших промежутках двойного ребра фальц-настила. Если по расчетам этого не достаточно, можно использовать перфорированную П-планку или дополнительно установить специальные коньковые аэраторы.

Укладка фальц-настила на планку за дымоходом при помощи стыковочной планки

Задымоходная планка принимает на себя всю воду, текущую сверху по скату, поэтому нужно позаботится о том, чтобы потоки воды огибали дымоход и направлялись дальше в водосточный желоб. Для этого применяют за дымоходом большую планку примыкания, которая монтируется под листы фальц-настила. Поскольку у задымоходной планки нет складки для зацепа, нижний край листов крепится к ней при помощи соединительной планки, которая прикручивается сверху, до монтажа фальц-настила.

Все выше перечисленные стандартные планки вы можете найти над описанием в сопутствующих товарах.

Если вам нужен расчет всех кровельных материалов для крыши из фальц-настила, вы можете отправить нам проект плана крыши и мы сделаем все необходимые расчеты. Проект можно отправить через форму возле цены, на электронную почту или в любой, удобный для вас, мессенджер.
